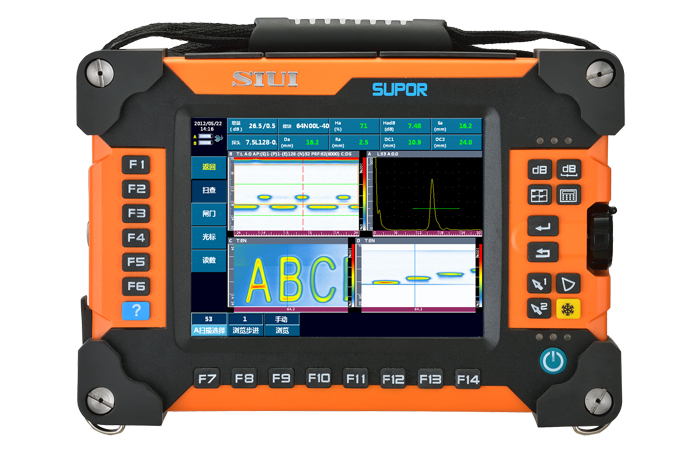

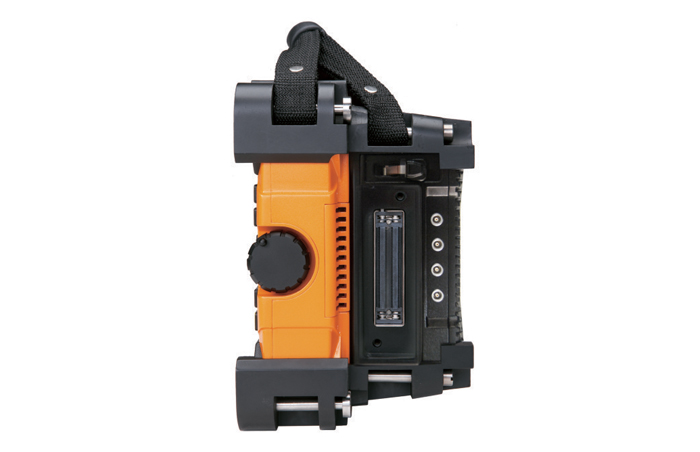

SUPOR 16P/16PT
具有16通道相控陣、2通道TOFD功能
分組掃查功能，支持雙相控陣探頭、相控陣+TOFD同屏掃描等多種模式
TKY管節點焊縫、角焊縫、平板對接焊縫等多種工件實時模擬
雙極性方波脈沖，脈沖電壓：2V-110V，步進大于等于2V
全屏動態聚焦、任意面聚焦、等深度聚焦、投影面聚焦等多種聚焦模式
線掃/扇掃、B型/C型/D型等多種視圖同屏顯示
產品介紹產品參數檢測圖庫下載
純聚乙烯管電熔接頭的檢測效果
相控陣用于TKY管節點試樣的檢測效果
在刻有SIUI字樣的有機玻璃試塊上的掃描效果
基本參數
|
一般技術規格 |
|
|
|
|
顯示屏 |
8.4″TFT 液晶屏，分辨率 800×600，60Hz 刷新率 |
|
尺寸
|
|
|
|
|
|
重量 |
|
|
|
|
|
操作方式 |
按鍵、旋鈕、觸摸屏 |
|
語言 |
中/英/俄 |
|
單位 |
mm/inch |
|
電池類型 |
兩節智能鋰電池 |
|
電池容量 |
7.8Ah（單節） |
|
電池工作時間 |
≥4小時 |
|
適配器外接電源 |
交流100V～240V 50Hz/60Hz |
|
適配器輸出 |
直流15V |
|
功率 |
70VA |
|
數據存儲器 |
|
|
輸入/輸出 |
|
|
USB 接口 |
2 個 |
|
網絡接口 |
1 個 |
|
視頻輸出 |
VGA 接口 |
|
編碼器接口 |
1 個 |
|
報警器接口 |
1 個 |
|
溫度適用范圍 |
|
|
工作溫度 |
|
|
|
|
|
存儲溫度 |
|
|
|
|
|
|
SUPOR-16PT技術參數
|
|
相控陣 |
TOFD |
||
|
系統 |
||||
|
A/D 采樣頻率 |
100MHz |
200MHz |
||
|

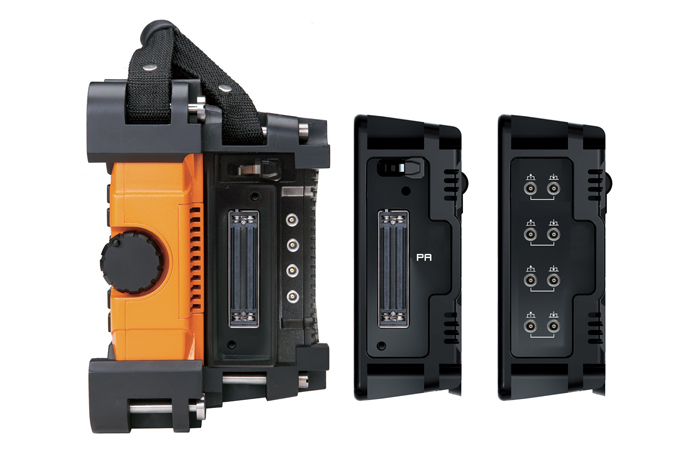

探頭接口 |
1 個，支持 64 陣元探頭，具備自動探頭識別功能 |
LEMO 01 接口 2 個 |
||
|
脈沖發射器 |
||||
|
脈沖發生類型 |
雙極性方波脈沖 |
負方波 |
||
|
重復頻率 |
100Hz～8000Hz |
100Hz～2000Hz |
||
|
脈沖電壓 |
2V-110V，步進>2V |
500V，步進>1V |
||
|
脈沖能量 |
4 檔 |
—— |
||
|
發射頻率 |
2～10MHz，步進 1MHz |
—— |
||
|
脈沖寬度 |
—— |
10ns～600ns |
||
|
阻尼 |
—— |
4檔 |
||
|
脈沖發生器延遲 |
0μs～20μs，分辨率 5ns |
—— |
||
|
接收器 |
||||
|
增益 |
0dB～80dB，步進：1dB |
0dB～110dB |
||
|
頻帶寬度 |
0.5MHz～15MHz |
0.5MHz～20MHz |
||
|
檢波方式 |
全檢波 |
正向、負向、全檢波、射頻波 |
||
|
接收器延遲 |
0μs～20μs，分辨率 2.5ns |
|
||
|
接收器聚焦 |
200MHz 硬件實時動態聚焦，每掃描線 可達1008 焦點 |
|||
|
濾波器 |
根據發射脈寬自動調節 |
|
||
|
掃描 |
||||
|
掃描類型 |
線掃/扇掃/C掃/D掃 |
A/TOFD |
||
|
觸發方式 |
時基/編碼器 |
編碼器 |
||
|
掃查長度 |
> |
|
|
|
|
掃描線數量 |
可達512 線 |
|
||
|
掃描角度范圍 |
-89°～+89° |
|
||
|
通道數 |
16 |
2 |
||
|
校準 |
||||
|
探測范圍 |
|
|
|
|
|
材料聲速 |
|
|
||
|
顯示延遲 |
|
|
|
|
|
自動校準 |
聲速、延遲、靈敏度、TCG |
聲速、探頭零點、角度校準 |
||
|
閘門 |
||||
|
測試點選擇 |
峰值/前沿/J前沿 |
峰值/前沿 |
||
|
測量 |
閘門：可測量回波幅度、聲程、水平距離、垂直距離、閘門間距離
雙測量光標：可測量圖像上的水平、垂直位置及光標間距離 |
雙閘門：可測量回波幅度、聲程、水平距離、垂直距離、閘門間距離 |
||
|
閘門起點 |
全范圍 |
全范圍 |
||
|
閘門寬度 |
全范圍 |
全范圍 |
||
|
閘門高度 |
10～90% |
10～90% |
||
|
測量 |
||||
|
顯示測量值 |
8個位置，其中閘門測量值 4 個，圖像測量值
3 個，均可自定義顯示 |
8個位置 |
||
|
可配掃查架 |
||||
|
型號 |
PTS-P05、UHTS-X02 |
TSB-1-P05、TSB-2-P05、UHTS-X02 |
||
|
編碼器精度 |
|
|
|
|
|
|
||||
|
移動方式 |
||||
|
|
手動磁吸 |
手動磁吸 |
||
