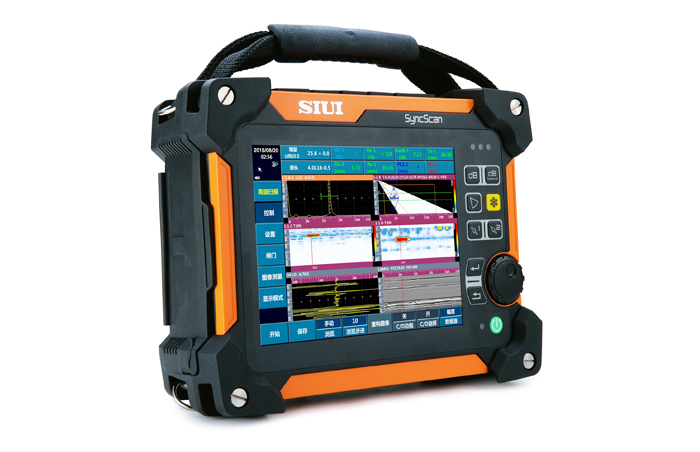

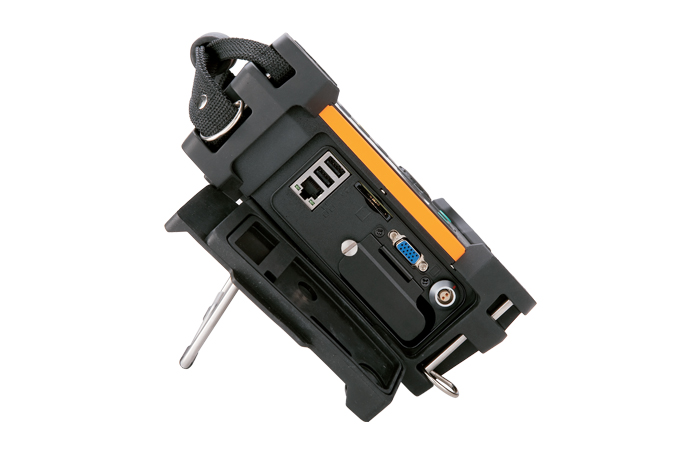

SyncScan 16P/16PT
小體積、輕重量: 284mm×220mm×90mm，3公斤， 攜帶方便
大屏幕： 8.4寸顯示屏，波形圖像清晰
高防護：等級IP65，防塵防水，適應各種外部條件
操作簡單：按鍵少，直觀，觸摸屏或按鍵加飛梭旋鈕調節，操作快速簡便

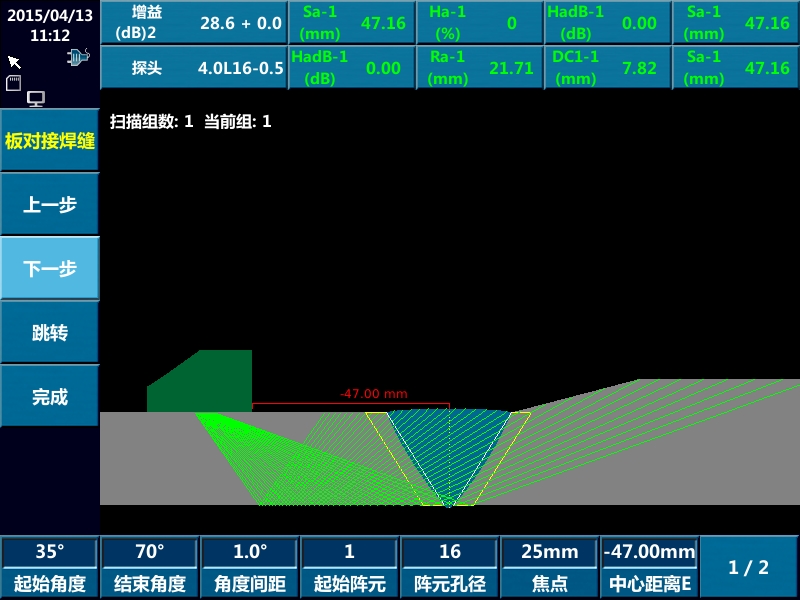

可配置各種應用軟件：平板焊縫軟件、角焊縫軟件、腐蝕掃描軟件、上位機軟件等
應用范圍：
適用于管材、鍛件、棒材、鑄件、焊縫、復合材料、鋼軌、合金鋼等材料和工件的超聲相控陣檢測及平板、管道、球罐、鍋爐等類型焊縫的TOFD檢測。
產品介紹產品參數檢測圖庫下載

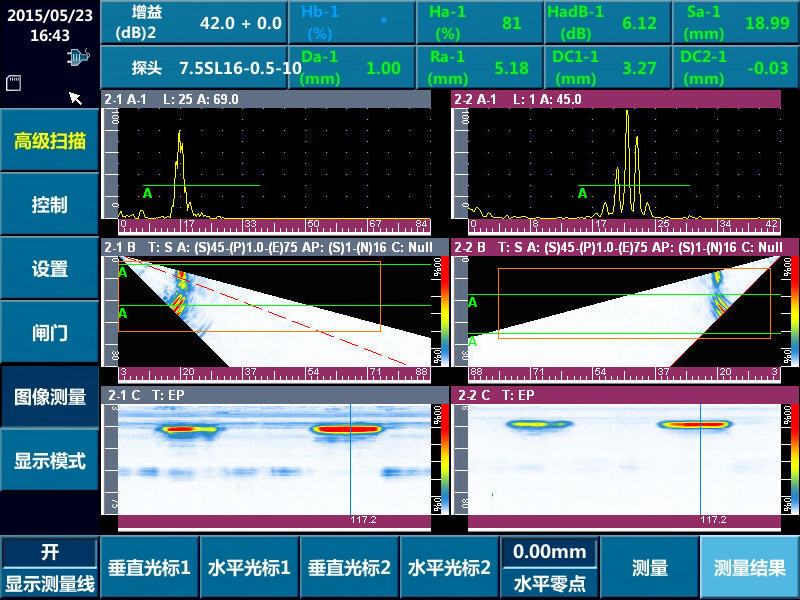

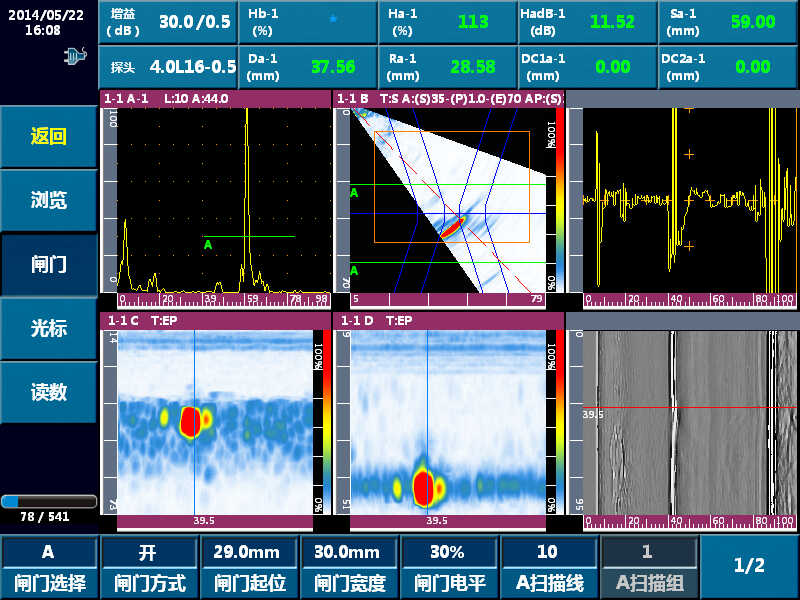

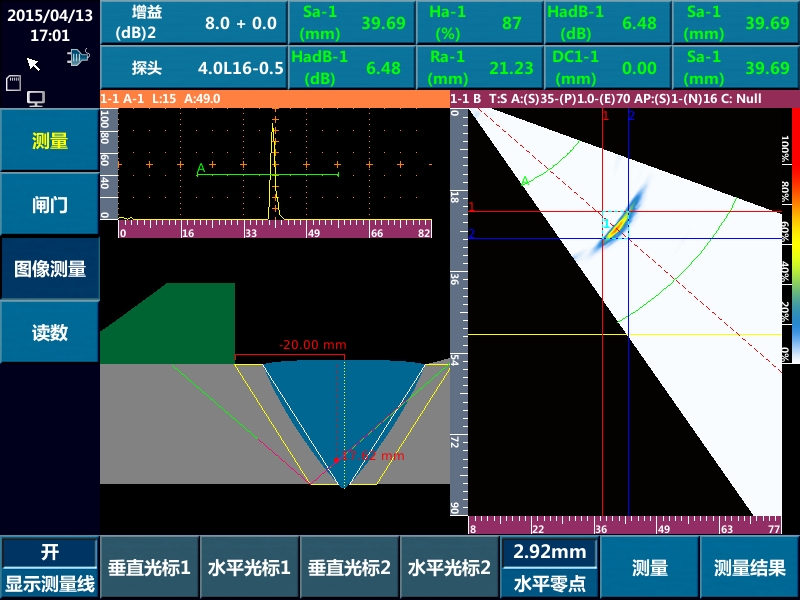

環焊縫檢測

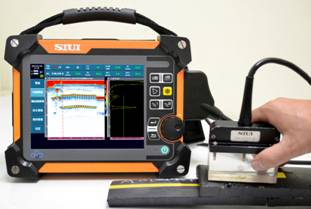

SyncScan系列超聲成像檢測儀配合LPS-01手動掃查器使用，能夠更高效的針對小徑管環焊縫實施檢驗。

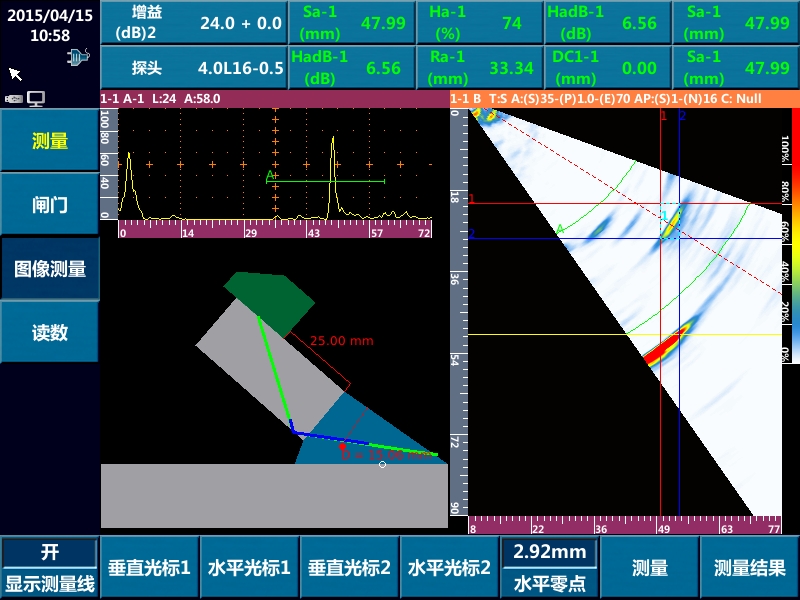

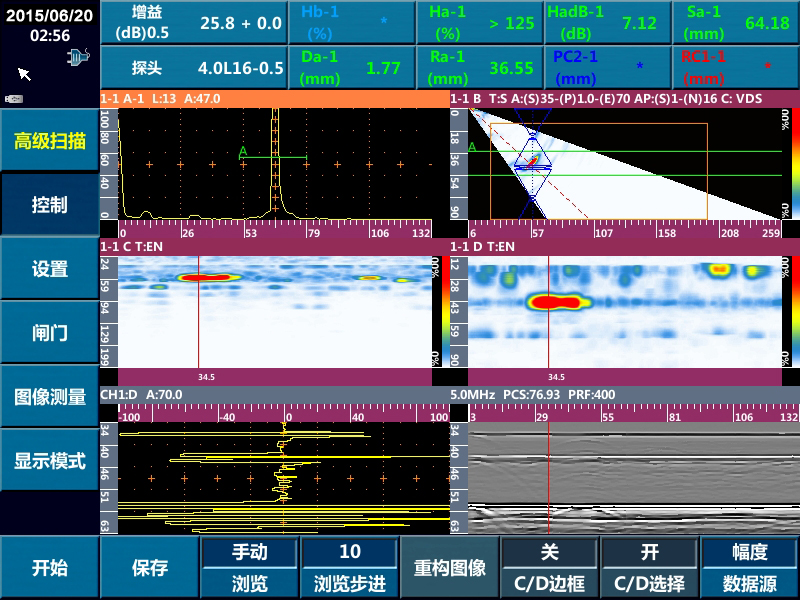

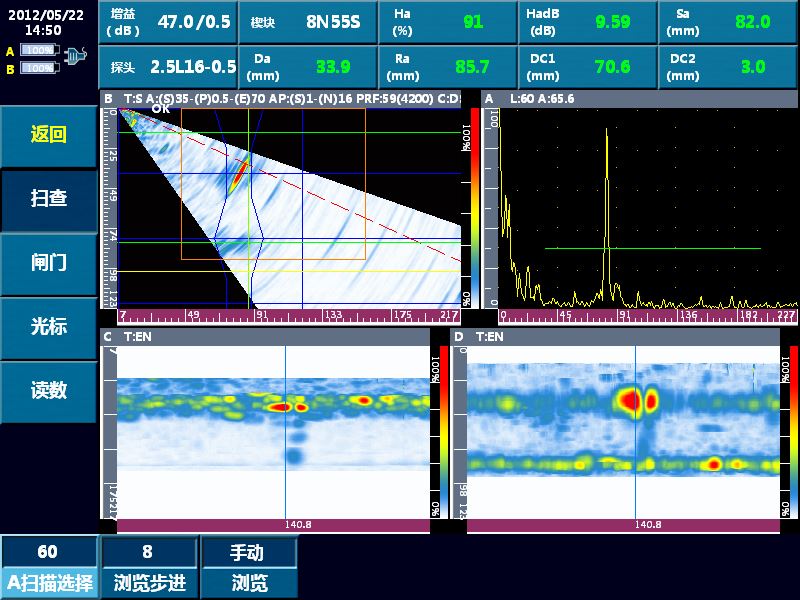

角焊縫檢測
SyncScan用于角焊縫檢測的檢測結果

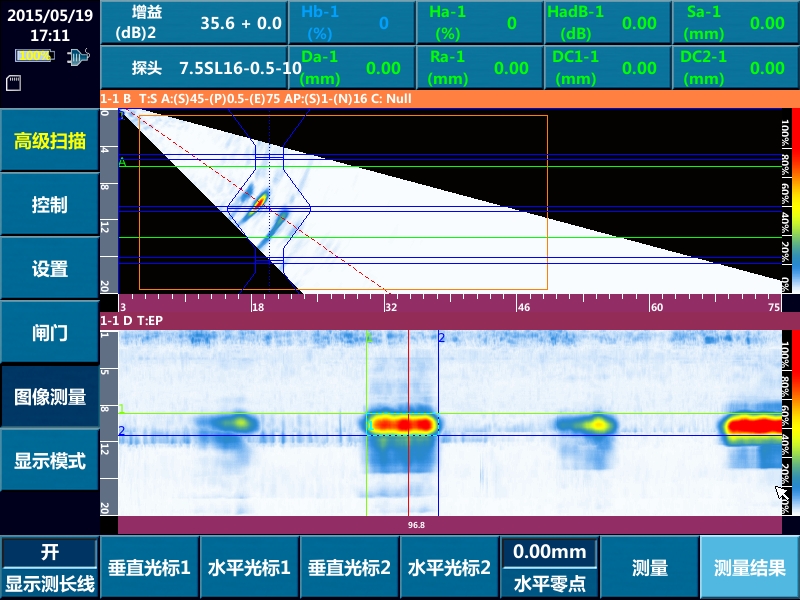

聚乙烯管電熔接頭檢測
近年來，我國聚乙烯管道的大量使用使其生產制造獲得高速發展。其中聚乙烯管電熔接頭的質量控制極其重要。利用超聲相控陣的成像技術，可實現對聚乙烯管電熔接頭快速、直觀的檢測。

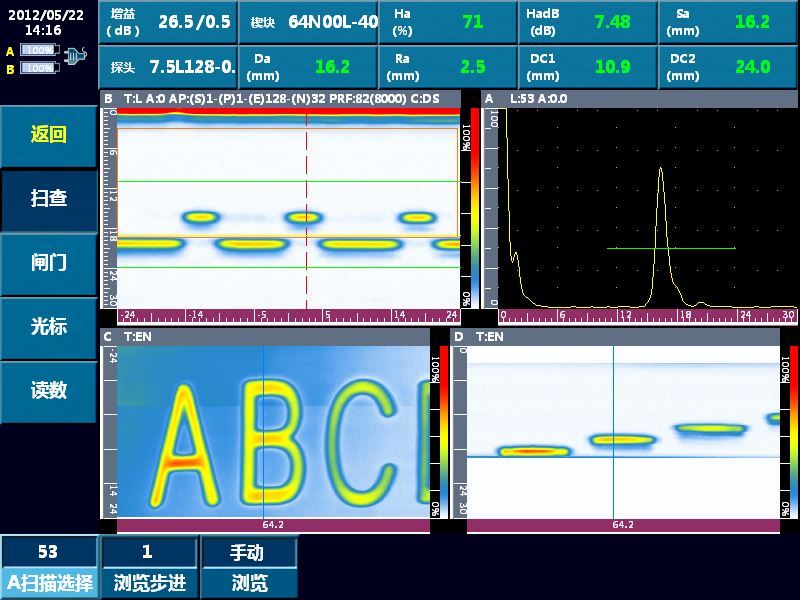

快速形成C掃圖

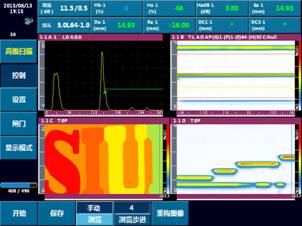

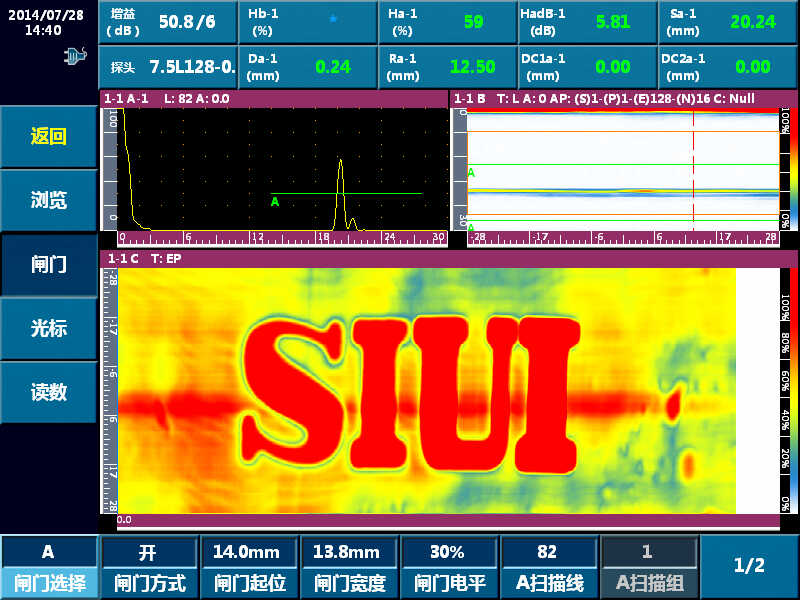

具有C掃功能，能直觀顯示工件內部結構?？蓪Σ牧险辰訉淤|(zhì)量、管道內壁腐蝕等進行檢測和分析。下例是在可有SIUI字樣的有機玻璃試塊上進行C掃的效果圖。
序號
|
項目 |
各版本共同的出廠標準配置 |
|
|
1 |
顯示屏 |
8.4’’TFT高亮液晶屏，分辨率800×600點 |
|
2 |
面板 |
字符圖形面板膜 |
|
3 |
操作方式 |
按鍵、旋鈕、觸摸屏 |
|
4 |
語言 |
中文 |
|
5 |
單位 |
mm/inch |
|
6 |
電池類型 |
智能鋰離子電池 |
|
7 |
電池容量 |
7.5Ah |
|
8 |
電池電壓 |
11.1V |
|
9 |
電池?cái)?shù)量 |
1只 |
|
10 |
電池工作時間 |
≥4小時 |
|
11 |
適配器輸入 |
交流100～240V 50Hz/60Hz |
|
12 |
適配器輸出 |
直流15V |
|
13 |
適配器功率 |
70W |
|
14 |
儀器功率 |
26VA |
|
15 |
數據存儲器 |
標準SD卡（16G） |
|
16 |
USB接口 |
2個 |
|
17 |
網絡接口 |
1個 |
|
18 |
視頻輸出 |
1個（VGA） |
|
19 |
編碼器接口 |
1個（14芯） |
|
20 |
報警器接口 |
—— |
|
21 |
無線網絡（WIFI） |
內置 |
|
22 |
工作環境 |
-10℃～45℃ |
|
23 |
存儲環境 |
-20℃～60℃ |
|
24 |
IP等級 |
IP65 |
|
25 |
儀器尺寸 |
284×220×90（單位：mm） |
|
26 |
儀器重量 |
3.75Kg（含1只電池，電池重量0.55Kg） |
|
27 |
附件箱尺寸 |
465×365×185（單位：mm） |
|
28 |
附件箱毛重 |
8.5Kg |
|
29 |
外包裝尺寸 |
國內標準套：530×425×245（單位：mm） |
|
國內（標準套+多探頭）：—— |
||
|
30 |
外包裝毛重 |
國內標準套：9.5Kg |
|
國內（標準套+多探頭）：—— |
||
|
成像模式：通用UT |
||
|
31 |
通道數 |
1個 |
|
32 |
探頭接口類型 |
LEMO 00 |
|
33 |
探頭接口數量 |
2個 |
|
34 |
支持陣元數 |
2個 |
|
35 |
脈沖類型 |
負方波 |
|
36 |
發射電壓 |
50～500V，步進>1V |
|
37 |
脈沖寬度 |
30～1000ns，步進10ns |
|
38 |
重復頻率 |
20～2000Hz可調，步進20Hz |
|
39 |
阻尼 |
25/75/200/1000Ω，4檔 |
|
40 |
A/D采樣頻率 |
170MHz/12bit |
|
41 |
增益 |
0～110dB，步進：0.5/2/6/12dB |
|
42 |
增益微調 |
-4～+4 |
|
43 |
表面補償 |
0～12dB |
|
44 |
帶寬 |
0.5～20MHz（-3dB） |
|
45 |
濾波器 |
數字：10檔，1～4/0.5～10/2～20/1/2.5/4/5/10/13/15MHz |
|
模擬：4檔，3MHz/5MHz/10MHz/全通 |
||
|
46 |
檢波方式 |
正向/負向/雙向/RF |
|
47 |
抑制 |
0～80%，步進1% |
|
48 |
探測范圍 |
0～15000mm，顯示范圍>5mm |
|
49 |
材料聲速 |
500～15000m/s，步進>1m/s |
|
50 |
脈沖移位 |
0～1000mm，步進>0.01mm |
|
51 |
探頭零點 |
0～200us，步進>0.01us |
|
52 |
探頭前沿 |
0～100mm，步進0.01mm |
|
53 |
向?qū)?/span> |
自動校準（聲速、零點）、角度校準、DAC、AVG |
|
54 |
測量點 |
峰值/前沿/J前沿 |
|
55 |
測量 |
三閘門：幅度、幅度dB差值、聲程、水平距離、垂直距離 |
|
56 |
閘門 |
閘門起位：全范圍 |
|
閘門寬度：全范圍 |
||
|
閘門電平：10～90%，步進1% |
||
|
57 |
曲線功能 |
DAC（曲線/折線），可達6條（符合JB/T4730/GB11345標準） |
|
TCG，可達6條 |
||
|
AVG（含三倍近場） |
||
|
58 |
輔助功能 |
全屏、坐標切換（聲程/深度/水平）、單次/連續自動增益（40~100%，步進10%）、二次波顏色、波形比較、閘門擴展、波形填充、短片錄制 |
|
自動凍結（閘門：A、B、A和B、A或B） |
||
|
曲面修正（CSC） |
||
|
59 |
報警 |
聲光報警：進波/失波 |
|
60 |
探傷靈敏度余量 |
≥60dB（2.5Z20N探頭） |
|
61 |
時基線性 |
≤0.5% |
|
62 |
垂直線性 |
≤3% |
|
63 |
幅度線性 |
≤±2% |
|
64 |
衰減器精度 |
20dB±1dB |
|
65 |
動態范圍 |
≥32dB（JB/T 10061標準測試） |
|
66 |
遠區分辨力 |
≥26dB |
|
67 |
等效輸入噪聲 |
＜40×10-9 V/ |
|
成像模式：相控陣 |
||
|
68 |
通道數 |
16個 |
|
69 |
探頭接口類型 |
Tyco |
|
70 |
探頭接口數量 |
1個 |
|
71 |
支持陣元數 |
64個 |
|
72 |
脈沖類型 |
雙極性方波 |
|
73 |
脈沖電壓 |
10～110V，步進2V |
|
74 |
發射頻率 |
2～10MHz，步進0.5MHz |
|
75 |
發射能量 |
4檔 |
|
76 |
重復頻率 |
100Hz～20KHz，步進100Hz |
|
77 |
脈沖發生器延遲 |
0～20μs，分辨率5ns |
|
78 |
脈沖發生器聚焦 |
單點聚焦 |
|
79 |
帶寬 |
0.7～20MHz（-3dB） |
|
80 |
A/D采樣頻率 |
100MHz/12bit |
|
81 |
增益 |
0～80dB，步進：0.1/0.5/2/6/12 |
|
82 |
表面補償 |
0～12dB |
|
83 |
接收器延遲 |
0～20μs，分辨率2.5ns |
|
84 |
接收器聚焦 |
每掃描線可達1008焦點 |
|
85 |
檢波方式 |
正向、負向、雙向、濾波 |
|
86 |
濾波器 |
6檔，0.7～4.0/2.5～7.0/4.0～8.5/7.0～10.0/9～15MHz/0.7～20 |
|
87 |
掃描類型 |
A/S/L/C/D |
|
88 |
向?qū)?/span> |
掃描向?qū)?、聲?延遲/靈敏度/TCG校準向?qū)?/span> |
|
89 |
觸發方式 |
時基/編碼器 |
|
90 |
單次掃查長度 |
≥3m（16G存儲卡，0.5mm編碼器精度） |
|
91 |
掃描線數量 |
可達512線 |
|
92 |
掃描角度范圍 |
-89°～+89°，步進1° |
|
93 |
角度間距 |
0.1°～5°，步進0.1° |
|
94 |
焦點位置 |
6～500mm，步進1mm |
|
95 |
探測范圍 |
0～1000mm，步進>0.01mm |
|
96 |
材料聲速 |
500～15000m/s，步進>1m/s |
|
97 |
顯示延遲 |
0～1000mm，步進>0.01mm |
|
98 |
自動校準 |
聲速、延遲、靈敏度、TCG、水平零點 |
|
99 |
測量點 |
峰值/前沿/J前沿 |
|
100 |
測量 |
三閘門：可測量回波幅度、聲程、水平距離、垂直距離 |
|
雙測量光標：可測量圖像上的水平、垂直位置及光標間距離 |
||
|
101 |
閘門 |
閘門起位：全范圍 |
|
閘門寬度：全范圍 |
||
|
閘門電平：10～90%，步進1% |
||
|
102 |
曲線功能 |
TCG，>6條 |
|
103 |
輔助功能 |
自動增益 |
|
104 |
報警 |
聲光報警：進波/失波 |
|
105 |
顯示測量值 |
8個位置，可自定義顯示 |
|
106 |
數據分析 |
成像模式切換、圖像閘門動態重建 |
SyncScan 16PT：在SyncScan 16P的基礎上增加
|
序號 |
項目 |
各版本共同的出廠標準配置 |
|
成像模式：TOFD |
||
|
1 |
通道數 |
1個（與通用UT接口共用） |
|
2 |
探頭接口類型 |
LEMO 00 |
|
3 |
探頭接口數量 |
2個 |
|
4 |
支持陣元數 |
2個 |
|
5 |
脈沖類型 |
負方波 |
|
6 |
脈沖電壓 |
50～500V，步進>1V |
|
7 |
脈沖寬度 |
30～1000ns，步進10ns |
|
8 |
重復頻率 |
20～2000Hz，步進20Hz |
|
9 |
阻尼 |
25/75/200/1000Ω，4檔 |
|
10 |
帶寬 |
0.5～20MHz（-3dB） |
|
11 |
A/D采樣頻率 |
170MHz/12bit |
|
12 |
增益 |
0～110dB，步進：0.5/2/6/12 |
|
13 |
表面補償 |
0～12dB |
|
14 |
檢波方式 |
RF |
|
15 |
濾波器 |
6檔，0.5～5/0.5～10/3.5～10/0.5～15/5.0～15/0.5～20MHz |
|
16 |
線平均 |
4檔，1/2/4/8 |
|
17 |
向?qū)?/span> |
TOFD向?qū)?/span> |
|
18 |
出圖方向 |
橫向、縱向 |
|
19 |
觸發方式 |
編碼器 |
|
20 |
單次掃查長度 |
≥90m（16G存儲卡，0.5mm編碼器精度） |
|
21 |
探測范圍 |
0～15000mm，步進>0.1mm |
|
22 |
材料聲速 |
500～15000m/s，步進>1m/s |
|
23 |
脈沖移位 |
0～1000mm，步進>0.01mm |
|
24 |
探頭零點 |
0～200μs，步進>0.01us |
|
25 |
探頭前沿 |
0～100mm，步進>0.01mm |
|
26 |
數據分析 |
缺陷高度和長度測量 |
|
直通波/底面反射波拉直 |
||
|
直通波/底面反射波濾除 |
||
|
圖像對比度調整 |
||
|
圖像增益調整 |
||
|
圖像放大 |
||
