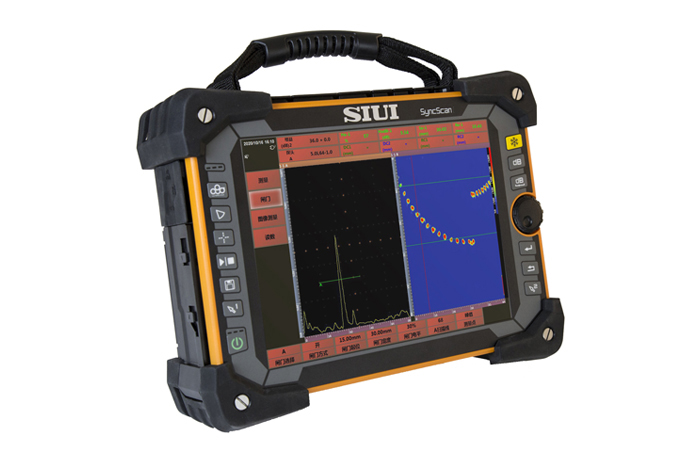

SyncScan 32PT PLUS全聚焦TFM超聲成像檢測儀
全聚焦TFM/FMC超聲成像檢測儀由SIUI自主研發，能夠大幅度提高檢測性能，除功能強大的全聚焦模塊之外，還具備相控陣、TOFD、UT等常用模塊，更好的缺陷成像性能，支持更清晰的缺陷信息展示，為成像提供更大聚焦范圍，引領無損檢測行業新發展。
>>產品留言
產品介紹產品參數檢測圖庫下載
產品介紹:
- 超大智能鋰電池，滿足現場長時間檢測需求
- 新增高清視頻輸出HDMI 2.0接口，高清晰投屏
- 新升級USB3.0 接口，實現十倍高速率傳輸
- 高強度的性能防護，耐摔防碎屏，接口防水防塵設計，防護等級IP≥65，適應現場各種惡劣環境
- 12.1寸的TFT高亮液晶屏，可視面積更大，分辨率更高
- 屏幕刷新率+觸控采樣率組合，大幅提升響應靈敏度，畫面操作加倍順滑
| 型號 | 功能配置 |
|---|---|
| SyncScan 32PT PLUS | 具有PA32:64PR+四通道TOFD功能 |
| SyncScan 32PT PLUS | 具有PA32:128PR+四通道TOFD功能 |
SyncScan 32PT PLUS延續了其原有SyncScan系列菜單結構，簡潔直觀，便捷高效。
64:128
32:64
機身搭載著一塊SSD高速固態硬盤，零延遲的數據存取和抗震防摔功能，使您的檢測數據得到更加安全的存儲，從而能夠承受惡劣和更具有挑戰性的檢測環境。
跨平臺技術的應用，實現參數文件格式互相兼容和共享， SyncScan系列儀器端的工藝、探頭楔塊參數可直接導入到其中。
多種互聯模式，可實現全球定位、無線連接和遠程控制等功能，保證用戶檢測現場的工作效率。
TFM
擬合曲線（Fitting Curve）專利技術!!!
算法能有效的降低全聚焦成像發射和接收過程的計算量提高圖像信噪比，減少偽像，提高幀率和檢測速度。

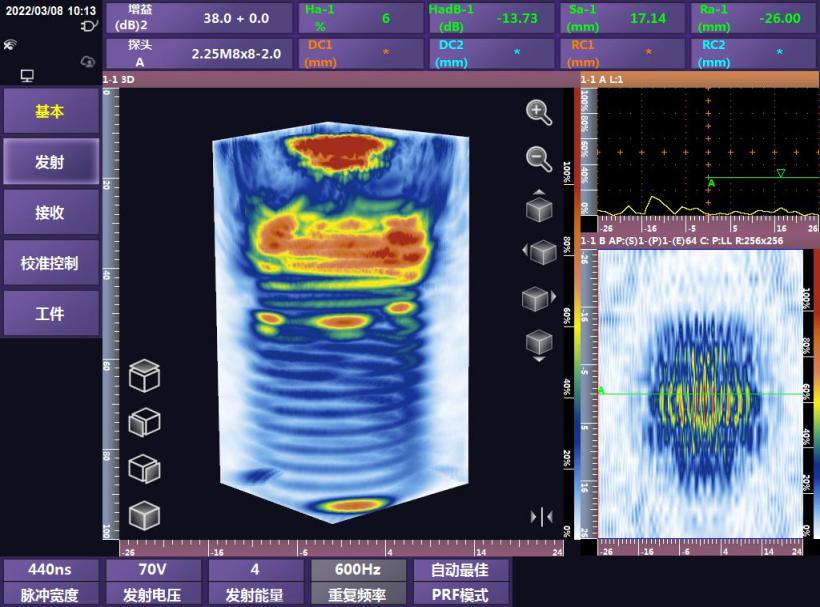

面陣4D全聚焦成像
基于面陣探頭的4D全聚焦成像，具有更高的分辨率，能夠以更直觀的方式顯示缺陷外形，更加真實的反映缺陷的形狀，提高對缺陷的定性、定量，減少漏檢誤檢。

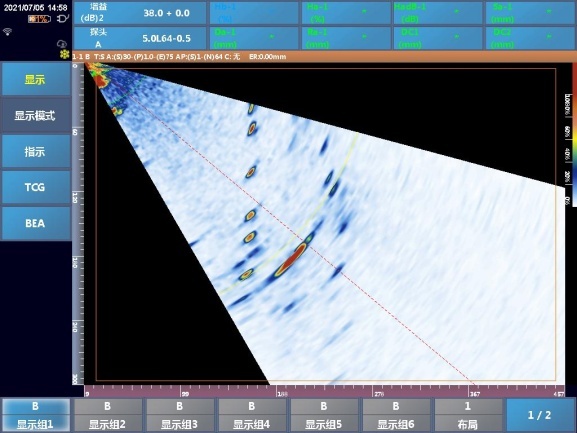

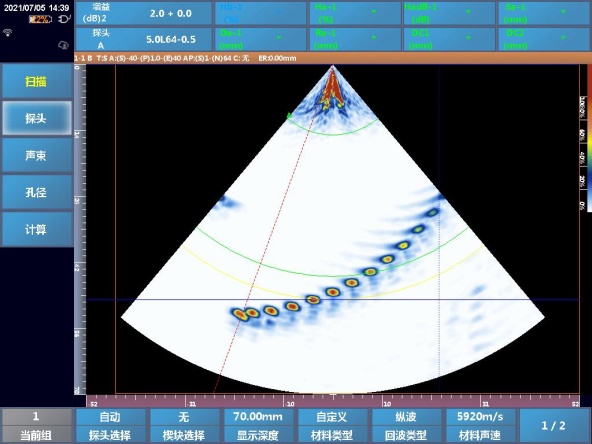

全聚焦4D成像

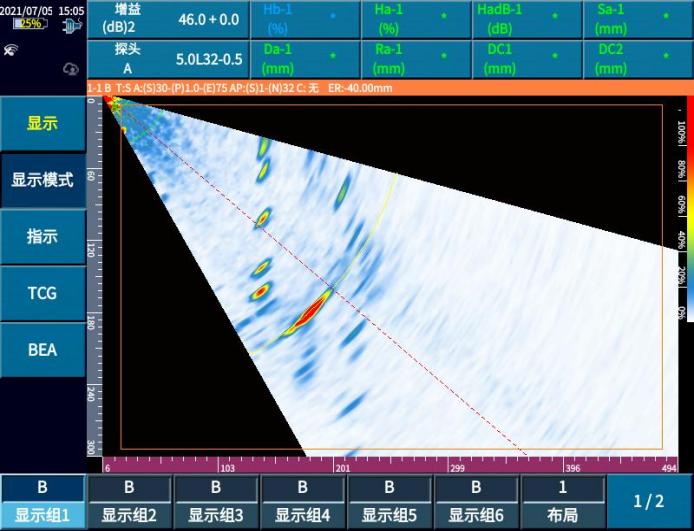

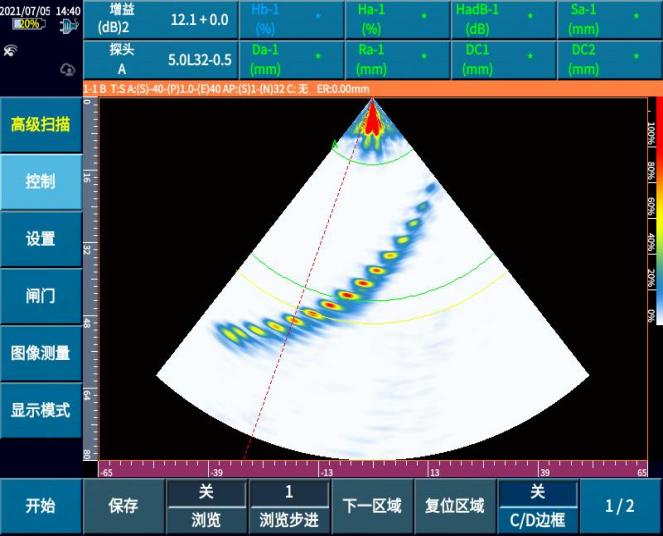

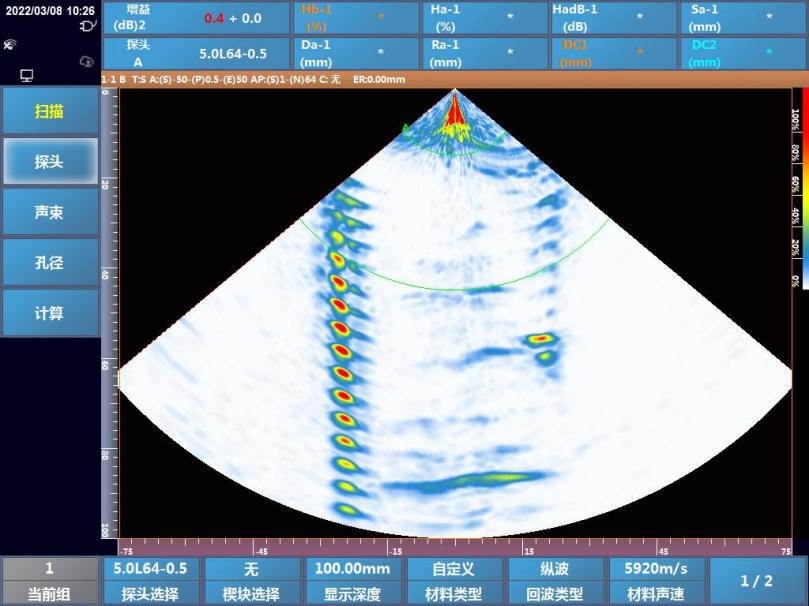

相控陣成像效果
多種全聚焦功能
- 10種檢測模式 ：4種脈沖回波模式和6種串列模式
- 自由分辨率 ：用戶自由設置全聚焦分辨率，最大實時圖像分辨率1024×1024
- 原始數據存儲 ：支持存儲和導出FMC原始數據 ，實現采集后進行多種檢測模式再成像
- 同屏多模式：同時顯示8個檢測模式，不同檢測模式同時應用提高檢測效果 TFM模式下可同時采集并顯示6組
- 聲速TCG校準 ：具有TFM模式下的聲速和TCG校準
- 雙晶探頭TFM：雙晶探頭TFM
PA
32:64/128 PR
激發通道數32通道，實現高精度的聲束偏轉、小尺寸焦點聚焦和大能量超聲波。

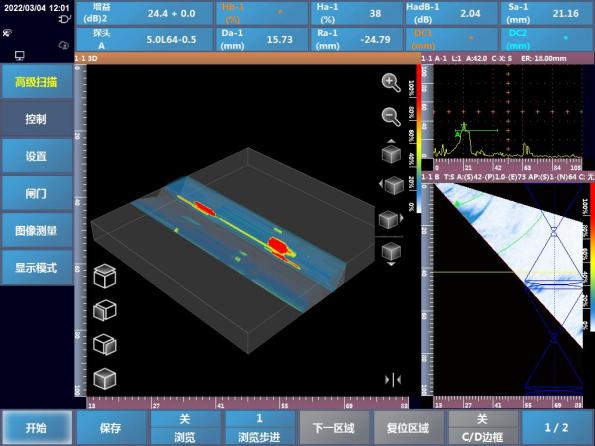

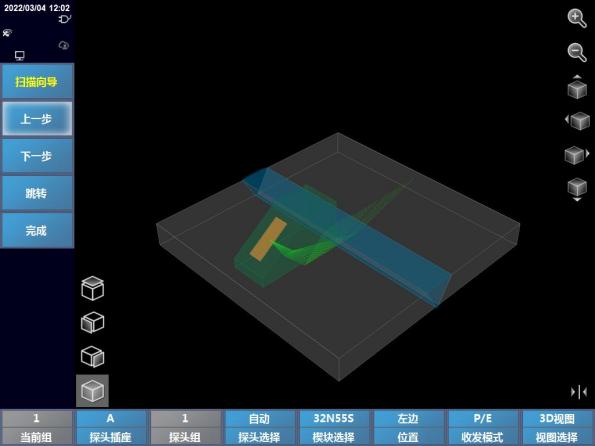

實時3D仿真和成像
內置3D圖像處理引擎實現一維探頭的3D工藝仿真和成像檢測：支持工件、探頭、楔塊、聲束傳播路徑的3D顯示，提高檢測工藝制定的準確性；通過實時將B圖像轉換為3D數據，實現3D成像檢測，檢測缺陷顯示更加直觀完整。
多種PAUT功能提升
- CAD導入功能：CAD圖紙導入上位機，在仿真模擬、數據分析中引入工件模型，參數導入儀器，減少工件建模時間
- 手動TCG功能：手動快速微調TCG曲線，滿足無試塊情況下快速TCG曲線校正
- 探頭、楔塊多種功能：楔塊校準—自動測量磨損楔塊角度變化值校正楔塊實際參數，提高檢測的準確性；探頭、楔塊導入導出功能減少不同設備間重復設置建立時間
- 復合掃查成像:線掃與扇掃的混合掃查模式1組復合掃替代2組扇掃，提高檢測速度
- VNC遠程控制:基于PC的VNC遠程控制，通過遠程網絡實時安全操作和控制儀器，并且支持遠程會議功能
- 掃查速度大幅提升：掃查速度提高1倍，達到7m/min，高效作業，節約成本
UT/TOFD
TOFD+UT同時檢測
四個通道可同時進行TOFD+UT檢測達到工件內部和表面底面盲區同時覆蓋
掃查速度提升3倍以上
更高運行速度的CPU和高速總線4通道TOFD掃查速度提升3倍以上達到9米/分鐘最快達到15米/分鐘
并行4通道
比上一代產品增加多一倍的檢測通道可滿足300mm厚度的工件TOFD檢測
| 序號 | 項目 | 各版本共同的出廠標準配置 | |||
|---|---|---|---|---|---|
| 基本參數 | |||||
| 1 | 儀器尺寸 | 365×270×115（單位：mm）（寬×高×厚） | |||
| 2 | 儀器重量 | 6.7Kg（不含電池） | |||
| 3 | IP防護等級 | ≥IP65 | |||
| 4 | 符合標準 | ISO18563-1:2015、EN12668-1:2010/EN ISO 22232-1:2020 | |||
| 5 | 顯示屏 | 類型 | TFT高亮液晶屏 | ||
| 尺寸 | 12.1寸 | ||||
| 分辨率 | 1024×768 | ||||
| 6 | 面板 | 字符圖形面板膜 | |||
| 7 | 操作方式 | 按鍵、旋鈕、觸摸屏（電阻式觸摸屏） | |||
| 8 | 語言 | 中文 | |||
| 9 | 背景主題 | 鋼藍、森林綠、銀灰、秋麒麟、耐火磚、紫羅蘭、橄欖綠、雪白 | |||
| 10 | 工業宏云 | 支持 | |||
| 11 | 單位 | mm/inch | |||
| 12 | 電池 | 電池型號 | DC-A007 | ||
| 電池類型 | 智能鋰離子電池 | ||||
| 電池容量 | 7.5Ah（83Wh） | ||||
| 電池電壓 | 11.1V | ||||
| 電池重量 | 0.5Kg | ||||
| 電池?cái)?shù)量 | 2只 | ||||
| 電池工作時間 | ≥4小時(單只) | ||||
| 13 | 內置存儲器 | 存儲器類型 | SSD固態硬盤 | ||
| 存儲器容量 | 64GB（用戶空間32GB） | ||||
| 14 | SD卡接口 | 1個，支持SDHC卡和SDXC卡，支持最大容量64G | |||
| 15 | USB接口 | 1個USB3.0，1個USB2.0 | |||
| 16 | 以太網接口 | 1個，千兆網口 | |||
| 17 | WIFI | 有，5G WIFI，內置WIFI天線 | |||
| 18 | 藍牙 | 有，內置藍牙模塊 | |||
| 19 | SIM卡接口 | 1個，支持LBS定位（需SIM卡運營商支持） | |||
| 20 | 視頻輸出 | HDMI 2.0接口1個，VGA接口1個 | |||
| 21 | 編碼器接口 | 1個（14芯），支持雙軸編碼器 | |||
| 22 | 數字I/O接口 | 6個TTL（5V）數字I/O（輸入/輸出）接口，包含在編碼器接口中 | |||
| 23 | 工作條件 | 工作溫度 | -10℃～45℃ | ||
| 相對濕度 | 30%～85%（不含冷凝） | ||||
| 24 | 貯存與運輸條件 | 存儲溫度 | -20℃～60℃ | ||
| 相對濕度 | 10%～95%（不含冷凝） | ||||
| 25 | 附件箱尺寸 | 64.5×47.5×29（單位：cm） | |||
| 成像模式：通用UT | |||||
| 26 | 通道數 | 4個 | |||
| 27 | 探頭接口類型 | LEMO 00 | |||
| 28 | 探頭接口數量 | 8個 | |||
| 29 | 支持最大陣元數 | 8個 | |||
| 30 | 脈沖類型 | 負方波 | |||
| 31 | 發射方式/電壓 | 發射電壓：50～400V，最小步進1V | |||
| 32 | 脈沖寬度 | 30～1000ns，步進10ns | |||
| 33 | 重復頻率 | 10～2000Hz可調，最小步進20Hz | |||
| 34 | 阻尼 | 25/75/200/1000Ω，4檔 | |||
| 35 | A/D采樣頻率 | 170MHz/12bit | |||
| 36 | 采樣點數 | 1024點，16bit/點 | |||
| 37 | 增益 | 0～110dB，步進：0.5/2/6/12dB | |||
| 38 | 增益微調 | -4～+4，步進1 | |||
| 39 | 表面補償 | 全增益范圍 | |||
| 40 | 帶寬 | 0.5～20MHz（-3dB） | |||
| 41 | 檢波方式 | 正向/負向/雙向/RF | |||
| 42 | 抑制 | 0～80%，步進1% | |||
| 43 | 探測范圍 | 0～15000mm，最小顯示范圍5mm | |||
| 44 | 材料聲速 | 500～15000m/s，步進最小1m/s | |||
| 45 | 脈沖移位 | -10～1000mm，步進最小0.01mm | |||
| 46 | 探頭零點 | 0～200us，步進最小0.01us | |||
| 47 | 探頭前沿 | 0～100mm，步進0.01mm | |||
| 48 | 向?qū)?/span> | 自動校準、角度校準、DAC、AVG、焊縫檢測、板材檢測、鍛件檢測 | |||
| 49 | 曲線功能 | DAC最多6條，每條最多16個參考點，符合NB/T 47013、GB/T 11345、GB/T 29712標準。 | |||
| AVG（含三倍近場） | |||||
| 50 | 輔助功能 | 全屏、坐標切換（聲程/深度/水平）、單次/連續自動增益（40～100%，步進10%）、二次波顏色、波形比較、波形填充、峰值包絡、閘門擴展、短片錄制、屏幕截圖。 | |||
| 自動凍結（閘門：A、B、A和B、A或B） | |||||
| UT CSC | 用于修正斜探頭圓周檢測時的深度和水平距離 | ||||
| UT TCG | 具有TCG曲線，最多6條，每條最多16個點 | ||||
| 51 | 報警 | 聲光報警：進波/失波 | |||
| 52 | 探傷靈敏度余量 | ≥65dB（P2.5-20探頭） | |||
| 53 | 時基線性 | ≤0.5% | |||
| 54 | 垂直線性 | ≤3% | |||
| 55 | 幅度線性 | ≤±2% | |||
| 56 | 衰減器精度 | 20dB±1dB | |||
| 57 | 動態范圍 | ≥32dB（JB/T 10061標準測試） | |||
| 58 | 薄板分辨力 | ≤3mm | |||
| 59 | 遠區分辨力 | ≥26dB | |||
| 60 | 等效輸入噪聲 |
＜40×10-9 V/ |
|||
| 61 | 最大使用靈敏度 | ≤400μV | |||
| 成像模式：相控陣 | |||||
| 62 | 通道數 | SyncScan 32PT PLUS：32個 | |||
| 63 | 探頭接口類型 | Tyco | |||
| 64 | 探頭接口數量 | 1個 | |||
| 65 | 支持最大陣元數 |
SyncScan 32PT PLUS：64個 SyncScan 32PT PLUS：128個 |
|||
| 66 | PR功能 | 支持 | |||
| 67 | 脈沖類型 | 雙極性方波 | |||
| 68 | 脈沖電壓 | 10～100V，步進10V/20V | |||
| 69 | 脈沖寬度 | 50～1000ns，步進10ns | |||
| 70 | 輸出阻抗 | ≤50Ω | |||
| 71 | 發射能量 | 4檔 | |||
| 72 | 重復頻率 | 100Hz～20KHz，步進100/200/500/1000Hz | |||
| 73 | 脈沖發生器延遲 | 0～20μs，分辨率5ns | |||
| 74 | 脈沖發生器聚焦 | 單點聚焦 | |||
| 75 | 帶寬 | 0.7～20MHz（-3dB） | |||
| 76 | A/D采樣頻率 | 100MHz/12bit | |||
| 77 | 采樣點數 | 256/512/1024可調，16bit/點 | |||
| 78 | 增益 | 0～80dB，步進：0.1/0.5/2/6/12 | |||
| 79 | 表面補償 | 全增益范圍 | |||
| 80 | 接收器延遲 | 0～20μs，分辨率2.5ns | |||
| 81 | 接收器聚焦 | 每掃描線最大1008個焦點 | |||
| 82 | 輸入阻抗 | ≥110Ω | |||
| 83 | 檢波方式 | 正向、負向、雙向、濾波、RF | |||
| 84 | 掃描類型 | 線掃描/扇掃描/復合掃描 | |||
| 85 | 向?qū)?/span> | 掃描向?qū)?、聲?延遲/靈敏度/TCG校準向?qū)?/span> | |||
| 86 | 觸發方式 | 時基/編碼器 | |||
| 87 | 掃查長度 | 單次最大約19m（默認參數，0.5mm掃查步進） | |||
| 88 | 掃查速度 | 最大7.5m/min（顯示模式A+B+C，0.5mm掃查步進，確保重復頻率滿足需求） | |||
| 89 | 掃描線數量 | 最大512線 | |||
| 90 | 聚焦法則 | 512個 | |||
| 91 | 掃描角度范圍 | -89°～+89°，步進1° | |||
| 92 | 角度間距 | 0.1°～5°，步進0.1° | |||
| 93 | 焦點位置 | 3～500mm，步進1mm | |||
| 94 | 聚焦模式 | 深度、聲程 | |||
| 95 | 探測范圍 | 0～1000mm，步進最小0.01mm，最小顯示深度3mm | |||
| 96 | 材料聲速 | 500～15000m/s，步進最小1m/s | |||
| 97 | 顯示延遲 | 0～1000mm，步進最小0.01mm | |||
| 98 | 自動校準 | 聲速、延遲、靈敏度、TCG、水平零點、楔塊校準。延遲、靈敏度和TCG可分段校準。 | |||
| 99 | 顯示模式 | A、B、C、D、A+B、B+C、B+D、A+B+C、A+B+D、3A+B、A+B+C+D、A+B+R、A+B+C+R、A+[B]、A+C、A+B+3D、全屏 | |||
| 100 | 測量點 | 峰值/前沿/J前沿/G峰值 | |||
| 101 | 曲線功能 | TCG，每個A掃描線最多6條TCG曲線，每條曲線最多16個參考點。支持手動TCG調整。 | |||
| DAC，每個A掃描線最多6條DAC曲線，每條曲線最多16個參考點 | |||||
| 102 | 輔助功能 | 自動增益 | 單次/連續自動調整閘門內回波增益到設定值 | ||
| 自動搜索 | 自動搜索B圖像閘門范圍內回波幅度最高的掃描線（R視圖時有效） | ||||
| 平板焊縫模擬 | 簡易平板焊縫模擬向?qū)?/span> | ||||
| 楔塊校準 | 探頭零點校準和楔塊校準向?qū)?/span> | ||||
| CAD導入 | 支持CAD導入功能 | ||||
| 103 | 報警 | 閘門觸發聲光報警：進波/失波 | |||
| 104 | 顯示測量值 | 8個位置，可自定義顯示 | |||
| 105 | 數據分析 | 成像模式切換、圖像閘門動態重建 | |||
| 生成檢測報告 | |||||
| 成像模式：全聚焦 | |||||
| 106 | 通道數 | SyncScan 32PT PLUS：32個 | |||
| 107 | 探頭接口類型 | Tyco | |||
| 108 | 探頭接口數量 | 1個 | |||
| 109 | 支持最大陣元數 |
SyncScan 32PT PLUS：64個 SyncScan 32PT PLUS：128個 |
|||
| 110 | 脈沖類型 | 雙極性方波 | |||
| 111 | 脈沖電壓 | 10～100V，步進10/20V | |||
| 112 | 脈沖寬度 | 50～1000ns，步進10ns | |||
| 113 | 輸出阻抗 | ≤50Ω | |||
| 114 | 發射能量 | 4檔 | |||
| 115 | 重復頻率 |
100Hz～6500Hz（分辨率64×64） 步進100/200/500/1000Hz |
|||
| 116 | 帶寬 | 0.7～20MHz（-3dB） | |||
| 117 | A/D采樣頻率 | 100MHz/12bit | |||
| 118 | 增益 | 0～80dB，步進：0.1/0.5/2/6/12 | |||
| 119 | 表面補償 | 全增益范圍 | |||
| 120 | 探頭零點 | 0～2550ns，分辨率10ns | |||
| 121 | 接收器聚焦 | 基于TFM圖像分辨率的所有像素的全聚焦 | |||
| 122 | TFM圖像分辨率 | 水平/垂直分辨率：64~1024，步進16 | |||
| 123 | 輸入阻抗 | ≥110Ω | |||
| 124 | 檢波方式 | 正向、負向、雙向 | |||
| 125 | 濾波器 | 實時包絡濾波器 | |||
| 126 | 掃描類型 | A/B/C | |||
| 127 | 向?qū)?/span> | 掃描向?qū)?/span> | |||
| 128 | 工件視圖 | 支持3D仿真 | |||
| 129 | 觸發方式 | 時基/編碼器 | |||
| 130 | 聚焦法則 | 全聚焦 | |||
| 131 | 全聚焦模式 | LL、TT、LLL、LLLL、TTT、TTTT、LTT、TLT、TLL、TTL，支持多模式同屏顯示 | |||
| 132 | 自動校準 | 聲速、零點、TCG | |||
| 133 | 顯示模式 | B、A + B、A + B + C1、A + B + C1 + C2、A+B+3D | |||
| 134 | 波幅保真 | 支持波幅保真測量 | |||
| 135 | 掃查長度 | 單次最大3.2m（默認參數，分辨率256*256，0.5mm掃查步進） | |||
| 136 | 掃查速度 | 0.6m/min（默認參數，顯示模式A+B+C，0.5mm掃查步進） | |||
