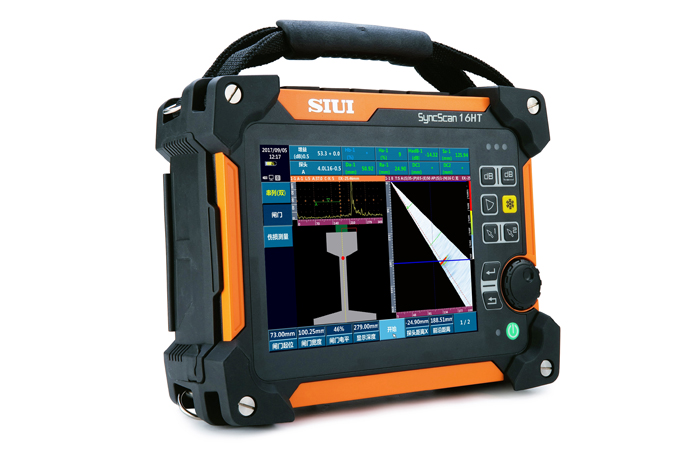

SyncScan 16HT鋼軌焊縫超聲成像檢測儀

SIUI新推出一款專用于各種類型的鋼軌焊縫檢測的便攜式超聲成像產品，且具有鋼軌焊縫檢測專用軟件。

>>產品留言

產品介紹產品參數檢測圖庫下載

l  具有鋼軌焊縫檢測專用軟件，鋼軌焊縫檢測向?qū)к浖嗫仃嚹Ｊ较轮С諴A分組掃查，可達6組；具有“聲速校準”、“延遲校準”、“靈敏度校準”、“TCG校準”功能；
l  具有鋼軌及鋼軌焊縫傷損大小的等級計算、自動識別和判斷傷損大小功能、自動顯示定位傷損R視圖功能；
l  具備對鋼軌閃光焊、氣壓焊軌底部位相當于φ4mm-6db豎孔當量缺陷（即≥φ2.8mm平底孔當量）的灰斑和光斑檢測能力；

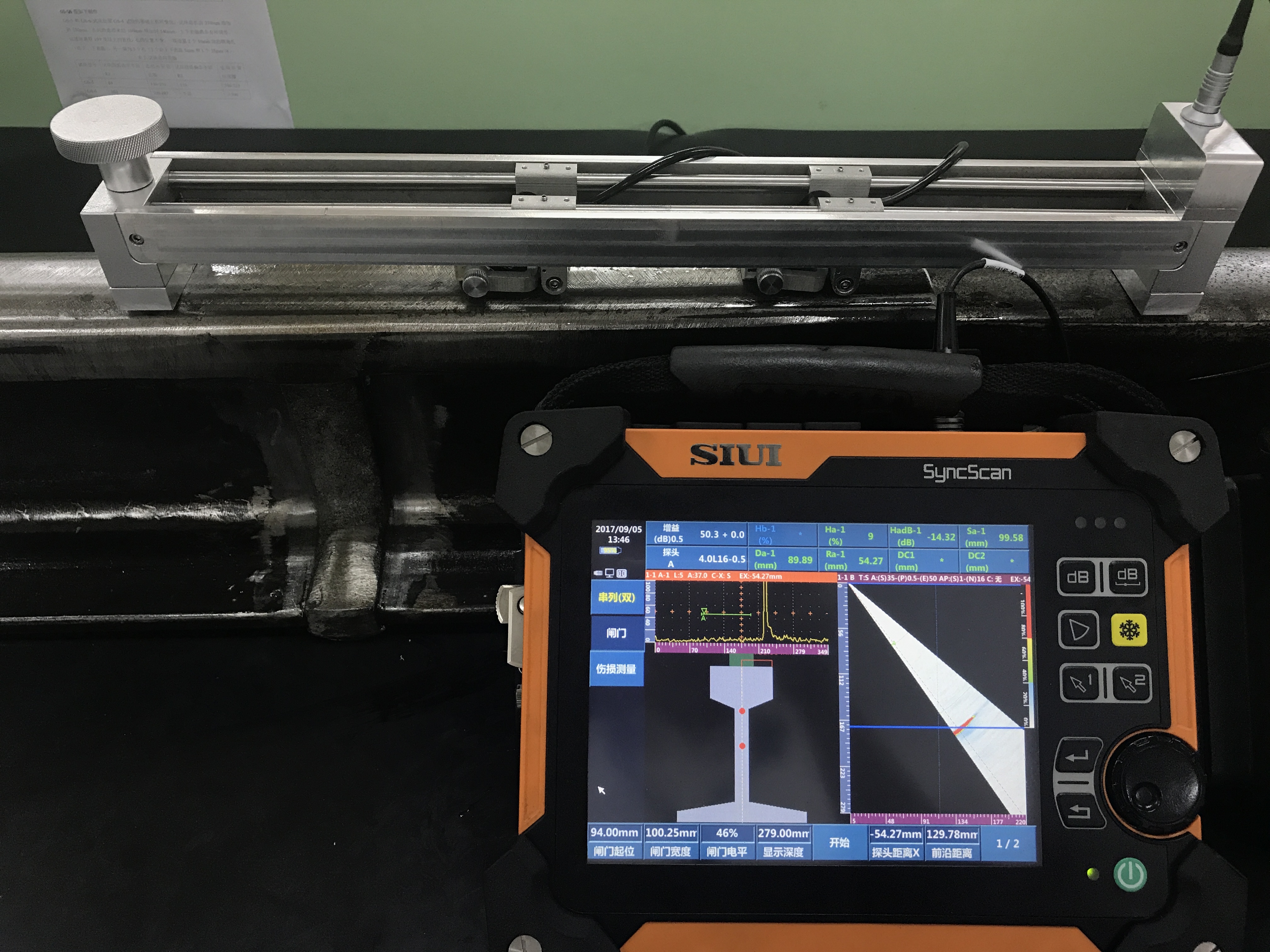

l  可配備軌腰串列式一發一收掃查裝置，實現對鋼軌焊縫全斷面檢測，一鍵完成；

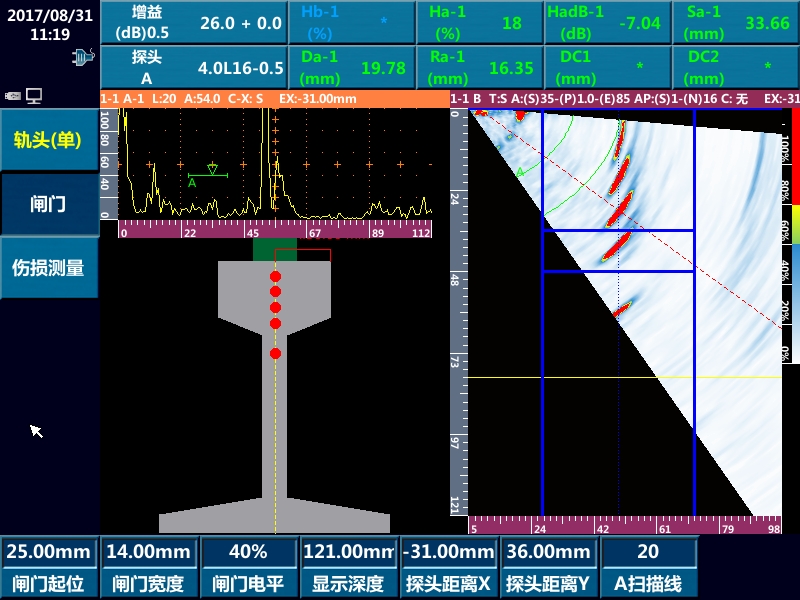

l  提供R視圖，模擬鋼軌形狀繪制鋼軌側視圖、工型圖，自動計算缺陷位置，實時顯示缺陷位置，支持打標功能；
l  支持鋼軌焊縫各檢測部位工藝獨立處理和調用，實現軌頭、軌腰、軌底的檢測；
l  支持鋼軌焊縫檢測報告制作和導出功能；
l  支持相控陣串列式掃查、成像、及缺陷計算；
l  支持戶外和室內兩種模式顯示；
l  B視圖提供鋼軌焊縫OverLay模擬顯示，可實時查看缺陷在焊縫中的位置；
儀器支持全觸摸屏操作、全屏顯示、自動識別探頭功能、聲束軌跡仿真功能和底波衰減BEA功能。



鋼軌焊縫專用軟件

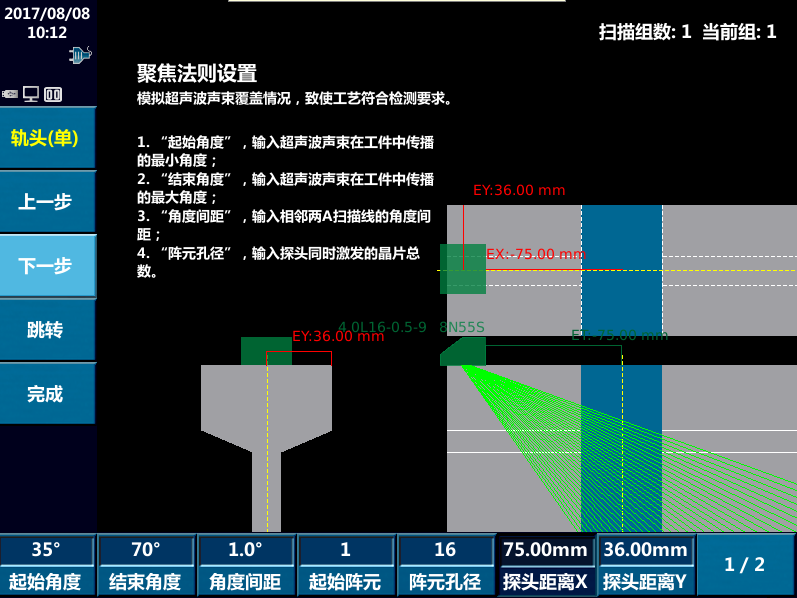

根據鋼軌焊縫的情況及特點，SIUI設計了鋼軌焊縫相控陣檢測的專用軟件。儀器可對鋼軌焊縫進行聲束模擬仿真覆蓋，方便探傷人員確定探頭掃查的起始晶片、掃查角度以及探頭與焊縫中心的前沿距離等檢測工藝。



檢測界面采用一鍵式設計，簡單便捷切換不同顯示視圖及調用工具。

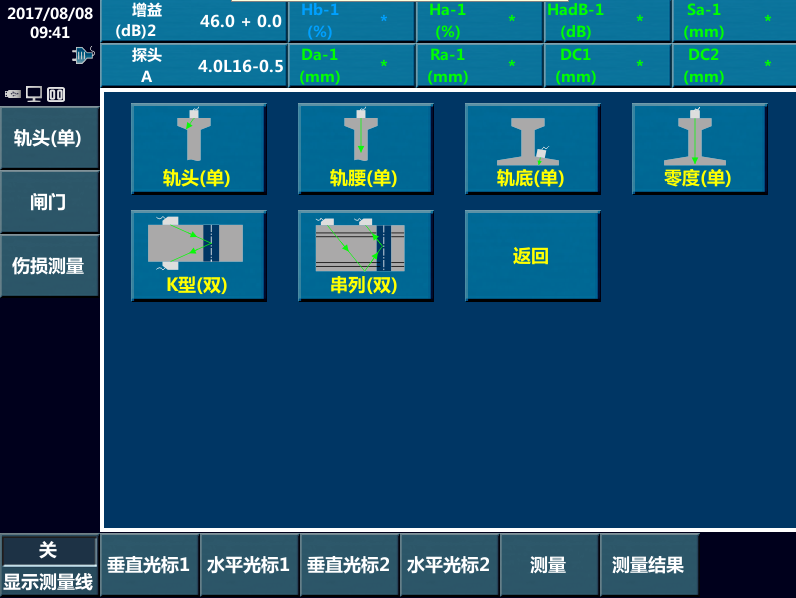

根據鋼軌不同部位的檢測方式，制定了不同的鋼軌檢測工藝，分為軌頭、軌腰、軌底、零度和串列等5種不同的鋼軌工藝向?qū)А?/span>





序號 項目 各版本共同的出廠標準配置
  1.
 顯示屏 8.4’’TFT高亮液晶屏，分辨率800×600點
  1.
 操作方式 按鍵、旋鈕、觸摸屏
  1.
 適用軌型 內置38Kg、43Kg、50Kg、60Kg、75Kg軌型，并支持用戶自定義軌型
  1.
 電池 電池型號 DC-A007
電池類型 智能鋰離子電池
電池容量 7.5Ah
電池電壓 11.1V
電池數量 2只
電池工作時間 ≥4小時
  1.
 外置充電器 充電器型號 CD-A005
充電器輸入 直流15V
充電器輸出 直流12.6V/2A
支持電池型號 DC-A007
支持電池個數 2個
  1.
 適配器 適配器型號 GD-A007
適配器輸入 交流100～240V 50Hz/60Hz
適配器輸出 直流15V
適配器功率 70W
  1.
 儀器功率 ≤26VA
  1.
 數據存儲器 標準SD卡（16G）
  1.
 USB接口 2個
  1.
 網絡接口 1個
  1.
 視頻輸出 1個（VGA）
  1.
 編碼器接口 1個（14芯）
  1.
 工作條件 工作溫度 -10℃～45℃
相對濕度 30%～85%（不含冷凝）
  1.
 IP等級 ≥IP65
  1.
 儀器尺寸 28.4×22×9（單位：cm）
  1.
 儀器重量 3.75kg（含1只電池，電池重量0.55kg）
成像模式：通用UT
  1.
 通道數 1個
  1.
 探頭接口類型 LEMO 00
  1.
 探頭接口數量 2個
  1.
 支持陣元數 2個
  1.
 脈沖類型 負方波
  1.
 發射電壓 50～400V，步進>1V
  1.
 脈沖寬度 30～1000ns，步進>10ns
  1.
 重復頻率 10～2000Hz可調，步進20Hz
  1.
 阻尼 25/75/200/1000Ω，4檔
  1.
 A/D采樣頻率 170MHz/12bit
  1.
 采樣點數 1024點，16bit/點
  1.
 增益 0～110dB，步進：0.5/2/6/12dB
  1.
 增益微調 -4～+4
  1.
 表面補償 全增益范圍
  1.
 帶寬 0.5～20MHz（-3dB）
  1.
 濾波器 數字：10檔，1～4MHz/0.5～10MHz/2～20MHz/1MHz/2.5MHz/4MHz/5MHz
/10MHz/13MHz/15MHz
模擬：4檔，3MHz/5MHz/10MHz/全通
  1.
 檢波方式 正向/負向/雙向/RF
  1.
 抑制 0～80%，步進1%
  1.
 探測范圍 0～15000mm，顯示范圍可達5mm
  1.
 材料聲速 500～15000m/s，步進可達1m/s
  1.
 脈沖移位 0～1000mm，步進可達0.01mm
  1.
 探頭零點 0～200us，步進可達0.01us
  1.
 探頭前沿 0～100mm，步進0.01mm
  1.
 向?qū)?/span> 自動校準、角度校準、DAC、AVG、焊縫檢測、板材檢測、鍛件檢測
  1.
 測量點 峰值/前沿/J前沿/G前沿/G峰值
  1.
 測量 閘門：幅度、幅度dB差值、聲程、水平距離、垂直距離
光標：2個十字光標，可測量B圖像上的水平、垂直位置及光標間距離（選購B掃描時激活）
  1.
 閘門 閘門方式：普通、跟蹤
閘門數量：三個
閘門起位：全范圍
閘門寬度：全范圍
閘門電平：10～90%，步進1%
  1.
 曲線功能 DAC可達6條，每條可達16個參考點，符合NB/T 47013、GB/T 11345、GB/T 29712標準
TCG可達6條，每條線可達16個參考點
AVG（含三倍近場）
  1.
 輔助功能 全屏、坐標切換（聲程/深度/水平）、單次/連續自動增益（40～100%，步進10%）、二次波顏色、波形比較、波形填充、峰值包絡、閘門擴展、短片錄制、屏幕截圖
自動凍結（閘門：A、B、A和B、A或B）
UT曲面修正（CSC）
  1.
 報警 聲光報警：進波/失波
  1.
 探傷靈敏度余量 ≥60dB（2.5Z20N探頭）
  1.
 時基線性 ≤0.5%
  1.
 垂直線性 ≤3%
  1.
 幅度線性 ≤±2%
  1.
 衰減器精度 20dB±1dB
  1.
 動態范圍 ≥32dB（JB/T 10061標準測試）
  1.
 薄板分辨力 ≤3mm
  1.
 遠區分辨力 ≥26dB
  1.
 等效輸入噪聲 ＜40×10-9 V/
  1.
 使用靈敏度 ≤400μV

成像模式：相控陣
  1.
 通道數 16個
  1.
 探頭接口類型 Tyco
  1.
 探頭接口數量 1個
  1.
 支持陣元數 64個
  1.
 PR功能 支持
  1.
 脈沖類型 雙極性方波
  1.
 脈沖電壓 10～100V，步進10/20V
  1.
 脈沖寬度 50～1000ns，步進10ns
  1.
 輸出阻抗 ≤50Ω
  1.
 發射能量 4檔
  1.
 重復頻率 100Hz～10KHz，步進可達100Hz
  1.
 脈沖發生器延遲 0～20μs，分辨率5ns
  1.
 脈沖發生器聚焦 單點聚焦
  1.
 帶寬 0.7～20MHz（-3dB）
  1.
 A/D采樣頻率 100MHz/12bit
  1.
 采樣點數 256/512/1024可調，16bit/點
  1.
 增益 0～80dB，步進：0.1/0.5/2/6/12
  1.
 表面補償 全增益范圍
  1.
 接收器延遲 0～20μs，分辨率2.5ns
  1.
 接收器聚焦 每掃描線可達1008焦點
  1.
 輸入阻抗 ≥110Ω
  1.
 檢波方式 正向、負向、雙向、濾波、RF
  1.
 濾波器 14檔，0.7～4.0MHz/2.5～7.0MHz/4.0～8.5MHz/7.0～10.0MHz/9～15MHz
/全通/HPF 2.5/HPF 4.0/HPF 7.0/HPF 9.0/LPF 7.0/LPF 8.5/LPF 10.0/LPF 15.0
  1.
 掃描類型 A/S/L/C/D
  1.
 向?qū)?/span> 聲速/延遲/靈敏度/TCG校準向?qū)?、軌頭（單）/軌腰（單）/軌底（單）/零度（單）/K型（雙）/串列（雙）檢測工藝向?qū)А?br /> 注：K型（雙）功能暫未實現。
  1.
 觸發方式 時基/編碼器
  1.
 掃查長度 單次可達3m（16G存儲卡，0.5mm編碼器精度）
  1.
 掃描線數量 可達512線
  1.
 聚焦法則 512個
  1.
 掃描角度范圍 -89°～+89°，步進1°
  1.
 角度間距 0.1°～5°，步進0.1°
  1.
 焦點位置 6～500mm，步進1mm
  1.
 探測范圍 0～1000mm，步進可達0.01mm，顯示范圍可達3mm
  1.
 材料聲速 500～15000m/s，步進可達1m/s
  1.
 顯示延遲 0～1000mm，步進可達0.01mm
  1.
 自動校準 聲速、延遲、靈敏度、TCG、水平零點。延遲、靈敏度和TCG可分段校準。
  1.
 顯示模式 A、B、C、D、A+B、B+C、B+D、A+B+C、A+B+D、3A+B、A+B+C+D、A+B+R、A+B+C+R、A+[B]、A+C、全屏
  1.
 測量點 峰值/前沿/J前沿/G前沿/G峰值
  1.
 測量 閘門：可測量回波幅度、聲程、水平距離、垂直距離
光標：2個十字光標，可測量B/C/D圖像上的水平、垂直位置及光標間距離
  1.
 閘門 閘門數量：三個（每個A型窗口，6個A型窗口時可達18個閘門）
閘門模式：聲程、深度
閘門起位：全范圍
閘門寬度：全范圍
閘門電平：10～90%，步進1%
  1.
 曲線功能 TCG，每個A掃描線可達6條TCG曲線，每條曲線可達16個參考點
DAC，每個A掃描線可達6條DAC曲線，每條曲線可達16個參考點
  1.
 輔助功能 自動增益：單次/連續自動調整閘門內回波增益到設定值
  1.
 報警 閘門觸發聲光報警：進波/失波
  1.
 顯示測量值 8個位置，可自定義顯示
  1.
 數據分析 成像模式切換、圖像閘門動態重建
生成檢測報告


×
姓名：
*
單位名稱：
