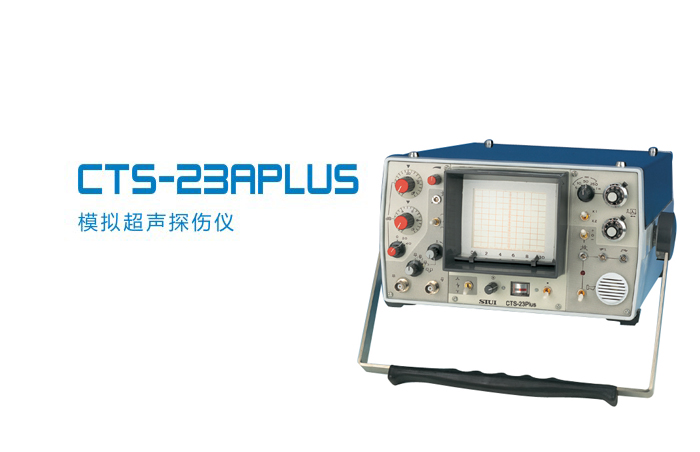

CTS-23APLUS
>>產品留言
產品介紹產品參數檢測圖庫下載
- 工作頻率達20MHz，分三個頻段，可配用高頻窄脈沖探頭獲得高分辨力
- 衰減器為衰減型，總衰減量90dB，特設0.5dB×20高精度衰減器
- 具有回波跟蹤功能，可進行水浸法探傷
- 具有高頻不檢波信號等多種接口，可多機聯機循環工作
- 高亮度、內刻度示波管，波形清晰
|
項 目 |
單 位 |
技 術 數 據 |
|
衰減器誤差 |
dB |
每2±0.1 |
|
垂直線性誤差 |
% |
≤5 |
|
探傷靈敏度余量 |
dB |
≥40（2.5Z20探頭） |
|
水平線性誤差 |
% |
≤1 |
|
工作頻率范圍 |
MHz |
0.5 ~ 20，分三個頻段，其中頻段1為1~15（-3dB） |
|
掃描范圍 |
mm |
5~5000（鋼縱波） |
|
脈沖移位 |
mm |
≥800 |
|
薄板分辨力 |
mm |
≤1.2mm（10C6N探頭） |
|
近區探傷能力 |
|
配用10C6N探頭，可發現距探測面2mm的直徑2mm平底孔 |
|
阻塞范圍 |
mm |
約4（縱波鋼） |
|
衰減器 |
dB |
90（20dB×2、2dB×20、0.5dB×20） |
|
工作電壓 |
V |
AC：220±22 DC：12.5±2 |
|
電池類型 |
|
鎳氫電池組（1.25V×10） |
|
重量 |
Kg |
約7.2（含電池） |
|
尺寸 |
mm |
254×140×355（寬×高×深） |
