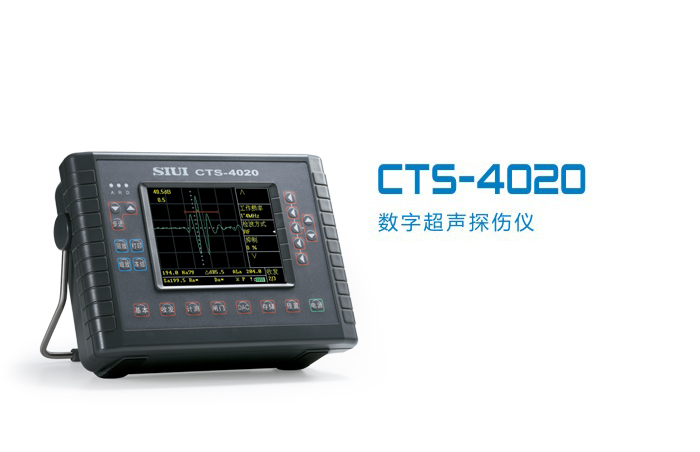

CTS-4020
CTS-4020采用嵌入式計算機系統和超大規模現場可編程集成電路設計，把大型超聲儀器所具備的優良性能壓縮到極小的空間；高達63dB的探傷靈敏度余量滿足大鍛件和粗晶材料的探傷需求；LAN以太網接口可實現與計算機（上位機）的實時通訊、遙控；短片回放功能實現掃查動態過程記錄；新型彩色TFT液晶顯示屏帶給你更好的讀測效果；簡便的界面波跟蹤功能適用于水浸法探傷；再配以DAC、TCG、RF（射頻）回波顯示、大容量存儲器和USB接口等新技術、新功能，使CTS-4020成為一臺小巧輕便卻性能卓越的超聲探傷儀。此外，彩色TFT液晶屏快速的響應時間，確?？焖賿卟榛夭ㄒ诧@示無遺；輕觸式鍵盤性能可靠、手感舒適；突出的電磁兼容設計技術使儀器的現場抗干擾能力大大加強。
小型輕便、美觀實用、中英文菜單、操作簡便、功能強大。這一切，體現SIUI一貫的設計理念：簡單實用方便可靠，性能指標和功能更上一層樓！
CTS-4030配置場致發光（EL）顯示屏，不支持屏幕顏色變化；工作溫度為-20℃ ~ 40℃；其他性能參數及功能與CTS-4020相同。
產品介紹產品參數檢測圖庫下載
- 采樣速率高達240MHz，測量分辨力0.1mm，顯示范圍5mm
- 以太網通信，實現探傷儀與計算機的實時雙向通信和遠程控制
- 具有探頭頻率檢測功能
- 工作頻率范圍0.5 ~ 15MHz，靈敏度余量高達63dB，分別突顯寬頻帶和高靈敏度的優點
- USB接口可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告
- 脈沖重復頻率可調，避免在探傷過程中出現混響信號
- 界面波跟蹤功能，通過A、B閘門間的邏輯關系，容易現浸法探傷或精確測厚
- 峰值記憶與回波比較功能，有助于對工件進行快速掃查、測量和比較
- 完善的DAC、TCG曲線功能，方便進行回波評價，更適合大鍛件和粗晶材料等現場探傷
- RF射頻回波顯示對于薄壁材料測量或?qū)W術研究和定性分析將有很大的幫助
- 具有測量探頭角度（K值）的功能
- 斜射探傷時，二次反射波信號顏色區分顯示功能
- 大容量存儲器可存儲高達1000個數據集，包括波形、曲線、參數、探傷報告等
- 短片回放功能實現掃查動態過程記錄
- 菜單語言：中、英文二種。操作過程文字信息提示
- 高亮度彩色TFT液晶顯示屏帶來更好的讀測效果
- 10種波形顏色和字符顏色自由選擇
- 大容量鋰電池組可連續工作6小時以上
以太網通信
CTS-4020具有網絡通信功能，可通過100Mbps的以太網與計算機直接連接，實現實時通信和遙控功能
大鍛件探傷
探測范圍達6000mm，再加上高靈敏度的遠場探測能力，使得CTS-4020更適合大型鍛件或粗晶材料的檢測
圖示為500mmФ2平底孔鍛件試塊的回波
回波定性分析
RF射頻回波顯示功能非常適用于需要對回波特性作進一步分析的場合
圖示為Ф2平底孔回波的RF射頻波形顯示
薄板探測
CTS-4020具有很好的近區分辨力，非常適合鍛件近區缺陷的檢測和壓力容器、管道的壁厚測量
圖示為1.2mm鋼板的底面回波
焊縫檢測
CTS-4020完善的DAC曲線和回波比較功能，令回波評價工作更輕松、更方便、更準確
圖示為焊縫的缺陷回波與一組DAC曲線
|
項 目 |
單 位 |
技 術 數 據 |
|
衰減器誤差 |
dB |
每12±1 |
|
垂直線性誤差 |
% |
≤3 |
|
動態范圍 |
dB |
≥30 |
|
探傷靈敏度余量 |
dB |
≥63（2.5Z20N探頭） |
|
遠區分辨力 |
dB |
≥26 |
|
水平線性誤差 |
% |
≤0.5 |
|
電噪聲電平 |
% |
≤20（1 ~ 4MHz） |
|
工作頻率范圍 |
MHz |
0.5 ~ 15，分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15三檔可選 |
|
脈沖重復頻率 |
|
分10檔可調（20 ~ 500Hz可調，探測范圍≤1500mm時，約20Hz ~ 500Hz；探測范圍＞1500mm時，約20Hz ~ 200Hz） |
|
薄板分辨力 |
mm |
≤3（5C10N 探頭） |
|
探測范圍 |
mm |
0 ~ 6000 (鋼縱波)，連續可調，顯示范圍>5 mm |
|
脈沖移位 |
mm |
-10 ~ 1000 (鋼縱波) |
|
探頭零點 |
μs |
0 ~ 200 |
|
材料聲速 |
m/s |
1000 ~ 9999 |
|
阻尼 |
|
低 / 高 |
|
抑制 |
% |
0 ~ 80 |
|
檢波方式 |
|
負向檢波 / 正向檢波 / 雙向檢波 / 濾波 / RF |
|
增益調節 |
dB |
0 ~ 110；分 0.5 / 2 / 6 / 12步進調節 |
|
波形比較 |
|
可選擇某一時刻的波形作基準波形，實時波形與基準波形同屏顯示 |
|
二次波顏色 |
|
以不同顏色顯示二次回波的波形 |
|
USB接口 |
|
1個USB接口，可實現儀器內部存儲數據、數據波形向U盤的轉存，打印探傷報告 |
|
打印機 |
|
可配用HP-1020、HP-1120、Canon-S100SP打印機 |
|
DAC曲線 |
|
能記錄達10個回波參考點并逐段顯示；可改變DAC 3線間dB距離；可以插入回波參考點或?qū)x定的回波參考點進行修正 |
|
TCG曲線 |
|
由DAC曲線轉換而來，并根據DAC曲線對回波幅度進行補償，使不同聲程而大小相同的人工反射體的回波幅度一致 |
|
存儲 |
|
500組數據集，包括儀器設置、探傷狀態和回波圖形等 |
|
監視閘門 |
|
2個獨立的測量閘門，B閘門可設定為界面波跟蹤閘門模式 |
|
報警信號 |
|
聲光報警（內接蜂鳴器和面板LED發光二極管） |
|
測量點選擇 |
|
閘門內波的峰值或第1回波的前沿 |
|
回波評價 |
|
聲程、水平距離、垂直距離、幅值、dB差值顯示 |
|
A型回波凍結 |
|
凍結探傷畫面 |
|
縮放 |
|
選擇正常和放大兩種顯示模式 |
|
峰值記憶 |
|
可選擇回波峰值記憶顯示，背景峰值波形以不同顏色表示 |
|
顯示屏 |
|
高亮度5.7"彩色TFT液晶顯示屏 320×240像素 |
|
工作時間 |
h |
≥6 （與背景光亮度有關） |
|
工作電壓 |
V |
6 ~ 9 DC (外部電源)；6.0 ~ 8.4 (電池) |
|
工作溫度 |
℃ |
-10 ~ 40 |
|
重量 |
Kg |
約1.94（不含電池） |
|
尺寸 |
mm |
260 ×95× 180 (長×寬×高) |
