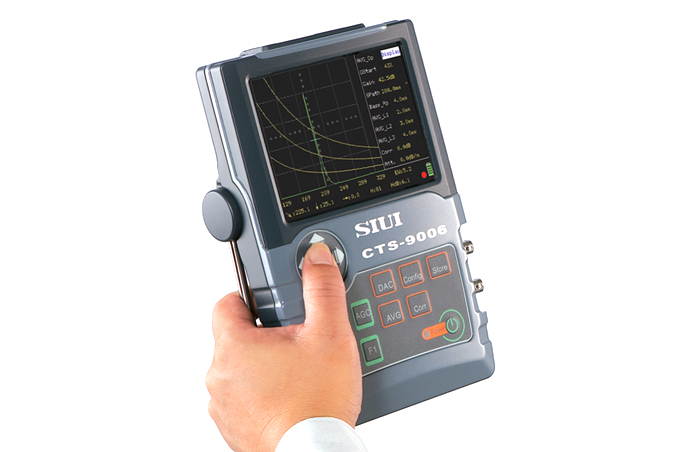

CTS-9006
小巧輕便：整機（含電池）重量保持在1.15Kg，高空、野外作業輕松自如
操作簡易：按鍵少，定義明確，實現單手握持操作
防塵防水：按 IP65 防護標準設計，適應復雜的工業探傷環境
超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
性能強勁：分辨率高、穿透力強，滿足從薄板到大鑄件的探傷
產品介紹產品參數檢測圖庫下載
- 采樣速率高達240MHz，測量分辨率 0.1mm
- 工作頻率范圍 0.5～10MHz，靈敏度余量高達 65dB
- 20～2000Hz的脈沖重復頻率，步進20Hz，避免探傷過程中出現混響信號
- 自動增益控制 AGC，配合峰值回波、圖像凍結功能，快速確定缺陷高波，探傷更高效
- AVG 曲線，使用已知平底孔或大平底回波，制作出 3 條不同當量的曲線
- DAC 曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便
- 寬視角、高亮度、高清晰度的 5.7”進口彩色 TFT 顯示屏，亮度可調，細節一覽無遺
- 3 種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求
- 存儲 300 組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求
數據轉存
探傷回波、曲線、參數等經USB接口無損轉存到U盤 ，由U盤將數據導入計算機，方便報告編輯及數據管理
DNA曲線
DAC曲線功能令缺陷評價更加輕松、方便
大鍛件探傷
大探測范圍，高靈敏度余量，滿足大鍛件或粗晶材料的檢測
圖示為400mm Φ2平底孔鍛件試塊的回波
峰值回波
自動刷新屏幕范圍內的回波，快速完成缺陷的定位
|
項 目 |
單 位 |
技 術 數 據 |
||
|
衰減器誤差 |
dB |
每12dB ±1dB |
||
|
垂直線性誤差 |
% |
≤3 |
||
|
動態范圍 |
dB |
≥30 |
||
|
探傷靈敏度余量 |
dB |
≥60（2.5Z20N探頭） |
||
|
薄板分辨力 |
mm |
≤3（ |
||
|
遠區分辨力 |
dB |
≥26 |
||
|
水平線性誤差 |
% |
≤0.5 |
||
|
探測范圍 |
mm |
0 ~ 13000（鋼縱波） |
||
|
材料聲速 |
m/s |
400 ~ 9999 |
||
|
增益調節 |
dB |
范圍：0 ~ 110； 調節檔位：0. |
||
|
工作頻率 |
MHz |
1 ~ 4 / 0.5 ~ 10 |
||
|
抑制 |
% |
0 ~ 80 非線性抑制 |
||
|
檢波方式 |
|
|
負向檢波 / 正向檢波 / 雙向檢波 / 濾波 |
|
|
脈沖重復頻率 |
Hz |
20~2000，步進20Hz |
||
|
閘門 |
|
|
閘門方式：off / 進波 / 失波 / 進波+報警聲 / 失波+報警聲 |
|
|
存儲 |
|
|
300組數據集，包括儀器設置、探傷狀態和回波圖形等 |
|
|
自動增益功能 |
|
|
使閘門內回波幅度自動調節到指定幅度 |
幅度設置：40% / 50% / 60% / 70% / 80% / 90% / 100% |
|
峰值記憶功能 |
|
|
顯示波形包絡 |
|
|
峰值回波功能 |
|
|
記錄包含回波的回波波形 |
|
|
凍結功能 |
|
|
凍結屏幕波形 |
|
|
自動校正功能 |
|
|
用于校正材料聲速與探頭零點 |
校正模式：聲速+零點 / 聲速 / 零點 |
|
角度測量功能 |
|
|
用于測量探頭角度 |
|
|
轉存功能 |
|
|
通過USB接口把儀器內部數據集轉存到U盤中 |
|
|
截圖功能 |
|
|
將儀器屏幕存為圖片并輸出到U盤中 |
|
|
工作時間 |
h |
≥7 （與背景光亮度有關） |
||
|
工作電壓 |
V |
9～12 (外部直流電源)， 6.0~8.4 (電池) |
||
|
工作溫度 |
℃ |
－10~40 |
||
|
環境要求 |
|
|
IP 65 |
|
|
重量 |
kg |
約1.15（含電池） |
||
|
尺寸 |
mm |
152 × 240 × 52 (寬×高×深) |
