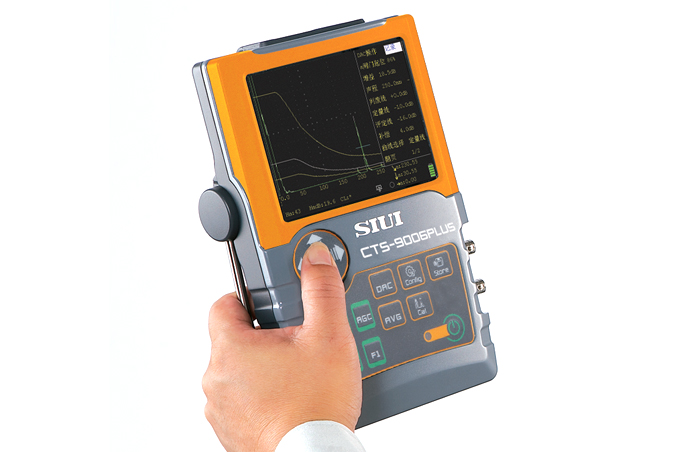

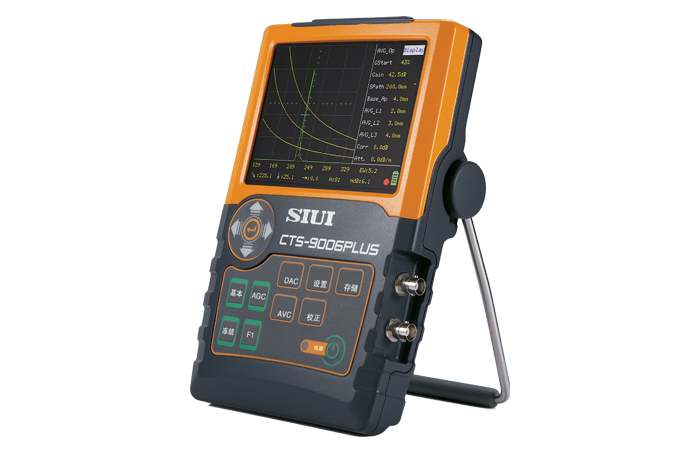

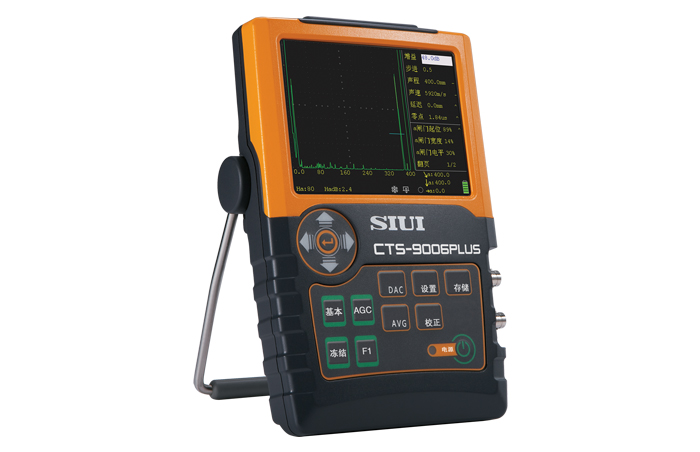

CTS-9006PLUS
產品介紹產品參數檢測圖庫下載
輕便、易用、可靠
——SIUI新一代大功率探傷儀
- 方波大功率發射 穿透力強
- 寬頻帶高分辨率 檢出率高
- 性能強勁：高壓方波發射、穿透力強，滿足大型鑄、鍛件探傷的需求
- 小巧輕便：整機（含電池）重量約1.25Kg，高空、野外作業輕松自如
- 操作簡易：按鍵少，定義明確，實現單手握持操作
- 防塵防水：按IP65防護標準設計，適應復雜的工業探傷環境
- 超低功耗：標配鋰聚合物電池，連續工作時間長達7小時
- 發射脈沖電壓50～500V可調，發射脈沖為尖脈沖或方波，方波寬度51～850ns可調
- 工作頻率范圍0.5 ~ 10 MHz，靈敏度余量≥70 dB，分別突顯寬頻帶和高靈敏度的優點
- 20 ~ 2000Hz的脈沖重復頻率，步進20Hz，避免探傷過程中出現混響信號
- 采樣速率高達240MHz，測量分辨率0.1mm
- 外部U盤無限或內部3分鐘動態記錄功能，實現掃查過程全記錄
- RF（射頻）回波功能，對于薄壁材料測量或?qū)W術研究和定性分析有很大幫助
- 自動增益控制AGC，配合峰值回波、圖像凍結功能，快速確定缺陷高波，探傷更高效
- AVG曲線，使用已知平底孔或大平底回波，制作出3條不同當量的曲線
- DAC曲線，配合回波比較功能，使不同距離不同波幅的回波定量更簡便
- 多種不同的顯示顏色搭配方案，滿足不同使用場景和習慣的需求
- 存儲300組曲線及波形，滿足不同探傷工藝應用及探傷數據存檔的需求
數據編輯和管理
探傷回波、曲線、參數等，或由USB接口經U盤將數據導入計算機，實現探傷報告的編輯和數據的管理

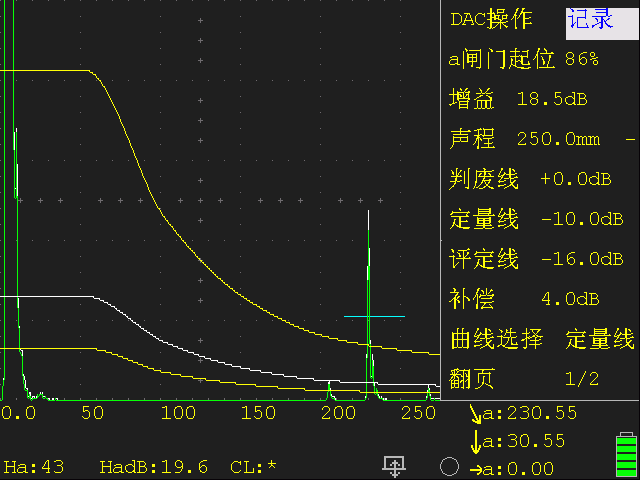

DAC 曲線
DAC 曲線功能令缺陷評價更加輕松、方便。
AVG 曲線
通過取已知大平底或平底孔回波為參考，自動生成AVG曲線。
大鍛件探傷
大探測范圍，高靈敏度余量，滿足大鍛件或粗晶體材料的檢測。
（圖示為400mmΦ2平底孔鍛件試塊的回波）
焊縫檢測模擬圖
直接指出缺陷所在區域，位置一目了然
（圖示為厚度10mm平板焊縫缺陷位置）
|
項 目 |
單 位 |
技 術 數 據 |
||
|
衰減器誤差 |
dB |
每12dB ± 1dB |
||
|
垂直線性誤差 |
% |
≤3 |
||
|
水平線性誤差 |
% |
≤0.5 |
||
|
動態范圍 |
dB |
≥30 |
||
|
探傷靈敏度余量 |
dB |
≥70（2.5Z20N探頭） |
||
|
遠區分辨力 |
dB |
≥26 |
||
|
電噪聲電平 |
% |
≤10（1 ~ 4MHz） |
||
|
等效輸入噪聲 |
V/√Hz |
＜80×10-9 |
||
|
工作頻率范圍 |
MHz |
0.5 ~ 10，7檔可調 |
||
|
脈沖重復頻率 |
Hz |
20 ~ 2000，步進20Hz |
||
|
脈沖電壓 |
V |
50～500可調 |
||
|
脈沖寬度 |
ns |
尖脈沖或方波，方波寬度51～850ns可調 |
||
|
薄板分辨力 |
mm |
≤3（ |
||
|
探測范圍 |
mm |
0 ~ 13000（鋼縱波） |
||
|
脈沖移位 |
mm |
-10 ~ 1000（鋼縱波） |
||
|
探頭零點 |
μs |
0 ~ 200 |
||
|
材料聲速 |
m/s |
300 ~ 15000 |
||
|
阻尼 |
Ω |
25、75 、200、1000四檔可調 |
||
|
抑制 |
% |
0 ~ 80 |
||
|
檢波方式 |
|
|
負向檢波/正向檢波/雙向檢波/濾波/RF |
|
|
增益調節 |
dB |
0 ~ 110：分0. |
||
|
DAC功能 |
|
|
用于制作、設置和應用DAC曲線 |
|
|
AVG功能 |
|
|
用于制作、設置和應用AVG曲線 |
|
|
截圖功能 |
|
|
將儀器屏幕存為圖片并輸出到U盤中 |
|
|
轉存功能 |
|
|
通過USB接口把儀器內部數據集轉存到U盤中 |
|
|
閘門 |
|
|
閘門方式：off/進波/失波/測量 |
|
|
存儲 |
|
|
500組數據集，包括儀器設置、探傷狀態和回波圖形等 |
支持從U盤導入探傷數據 |
|
自動增益功能 |
|
|
使閘門內回波幅度自動調節到指定幅度 |
幅度設置：40%/50%/60%/70%/80%/90%/100% |
|
峰值記憶功能 |
|
|
顯示波形包絡 |
|
|
峰值回波功能 |
|
|
記錄包含回波的回波波形 |
|
|
凍結功能 |
|
|
凍結屏幕波形 |
|
|
自動校正功能 |
|
|
用于校正材料聲速與探頭零點，校正模式：聲速+零點/聲速/零點 |
|
|
角度測量功能 |
|
|
用于測量探頭角度 |
|
|
動態回放 |
|
|
內部/U盤，內部約3分鐘的回波記錄功能，U盤可無限記錄 |
|
|
語言 |
|
|
中/英/日/西班牙/法/德/俄 |
|
|
顯示屏 |
|
|
高亮度5.7″彩色TFT液晶顯示屏，640× 480像素 |
|
|
工作時間 |
h |
≥7 |
||
|
工作電壓 |
V |
9 ~ 12（外部直流電源），6.4 ~ 8.4（電池） |
||
|
工作溫度 |
℃ |
-10 ~ 40 |
||
|
重量 |
Kg |
約1.25（含電池） |
||
|
尺寸 |
mm |
152 × 240 × 52（寬×高×深） |
