中徑管道環焊縫檢測
>>產品留言
產品介紹產品參數檢測圖庫下載
1、產品介紹：
1) 適用于管外徑范圍為100mm～300mm的管道環焊縫；
2) 可實現管道焊縫單面單側、單面雙側2種檢驗方式，符合檢測標準要求；
3) 可適用于石油化工、電力、船舶、核工業等領域。
4) 在電力、石油化工行業獲得廣泛的應用，具有檢測速度快，檢測結果可重復性，可記錄性，可追溯性以及對環境和操作人員無損害等優點，完全改變?cè)械臋z測方法，
使檢測安全、可靠、環保、簡便。
圖 2 1 LPS-07單面單側環形掃查器
2、檢測現場及效果圖：

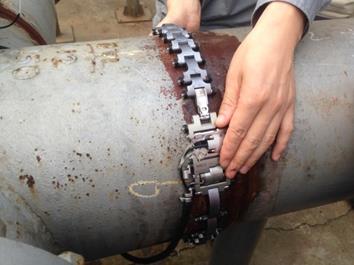

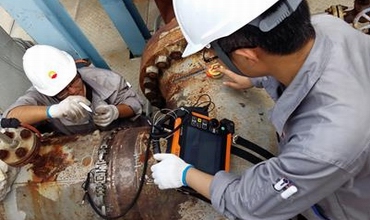

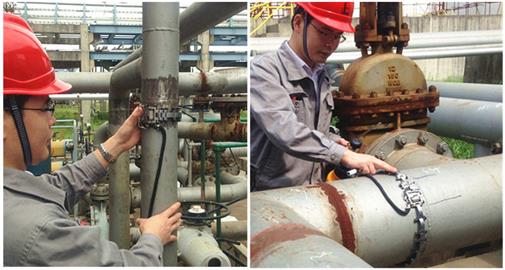

現場檢測中口徑管道環焊縫是利用LPS-07/08掃查架配合SyncScan 16PT相控陣超聲檢測儀，以下是現場檢測的圖片：
3、檢測效果：

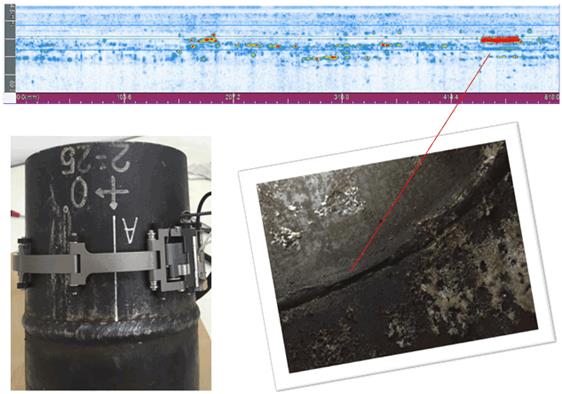

1) φ219X5.5mm的中口徑管道環焊縫檢測的相控陣圖譜與射線底片的對應，下圖顯示為中口徑的未焊透缺陷：
圖 2 4 φ219X5.5mm的中口徑管道環焊縫的檢測效果圖
2) Φ159mm的中口管徑環焊縫相控陣圖譜與實物照片的對應，下圖顯示為中口徑的未焊透缺陷：
圖 2 5 Φ159mm的中口管徑環焊縫的檢測效果圖
