彎頭焊縫檢測
>>產品留言
產品介紹產品參數檢測圖庫下載
1.產品介紹
1) 適應管外徑范圍為≥168mm的彎頭焊縫，可用于90°、45°彎頭焊縫檢測；
2) 可實現管道焊縫單面單側、單面雙側同時檢測，使用方便快捷，符合檢測標準要求；
3) 可適用于石油化工、電力、船舶、核工業等領域。
2.檢測現場及效果圖：

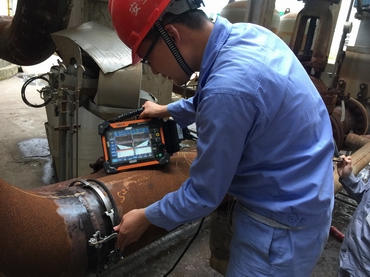

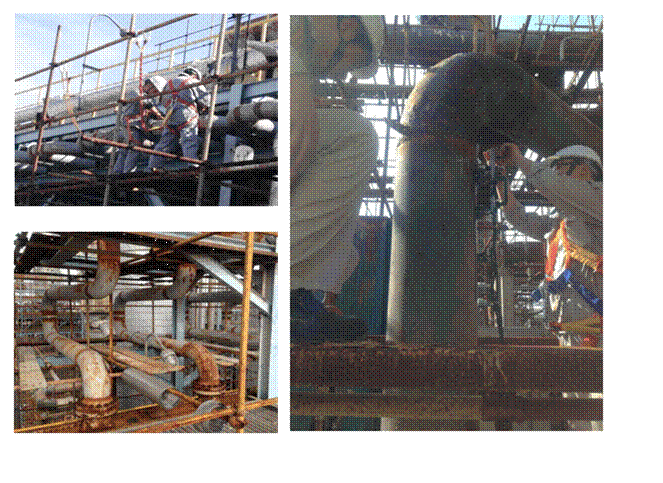

現場檢測彎頭焊縫是利用TSE-01/02掃查器配合SyncScan 16PT相控陣超聲檢測儀，以下是現場檢測的圖片：
圖 4 2 現場檢測的圖片

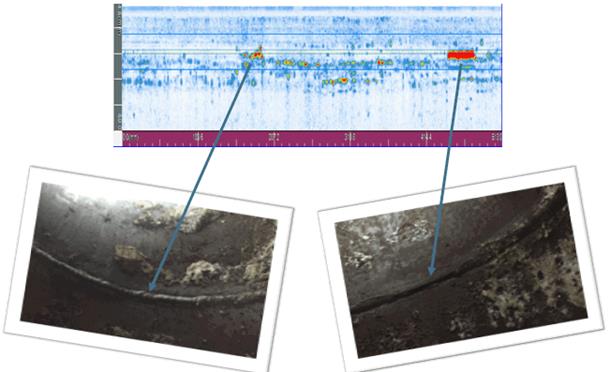

2-25樣管（彎頭）的相控陣圖譜與實物缺陷的具體位置對應如下圖所示，下圖顯示為彎頭的點渣及未焊透缺陷：
圖 4 3 2-25彎頭焊縫的檢測效果圖

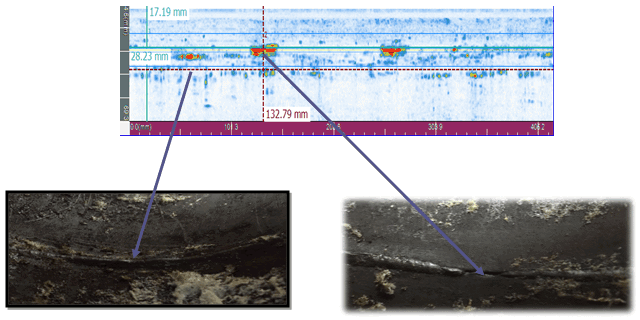

2-28樣管（彎頭）的相控陣圖譜與實物缺陷的具體位置對應如下圖所示，下圖顯示為彎頭的點渣及未焊透：
圖 4 4 2-28彎頭焊縫的檢測效果圖
