1.產品介紹
管節點TKY焊縫進行檢測；儀器設計專用的TKY檢測，將自動繪圖代替手工繪圖，使焊縫缺陷的定位與定量在質量與效率徹底改觀；可適用于各種工業廠房、機庫、候機樓、體育館、展覽中心等建筑行業。
2.檢測現場及效果圖：

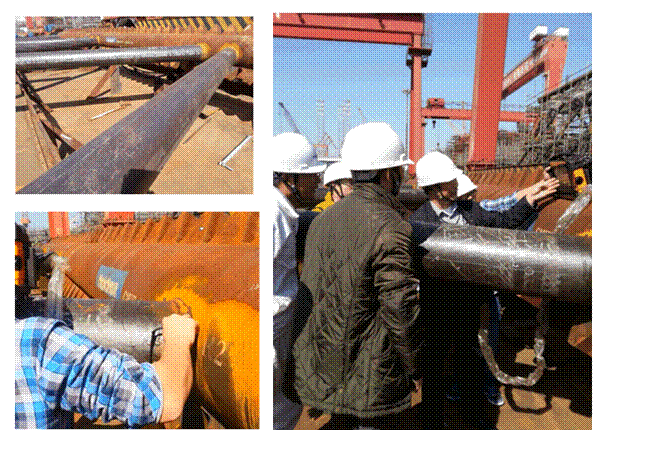

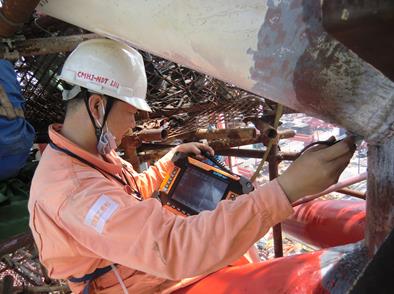

現場利用超聲相控陣技術對管節點TKY焊縫進行檢測，以下是現場檢測的圖片：
圖 6 1 現場檢測的圖片

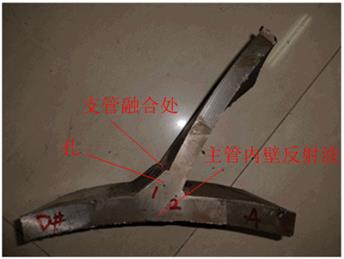

檢測案例：下圖為T(mén)KY焊縫檢測實物：
圖 6 2 檢測實物

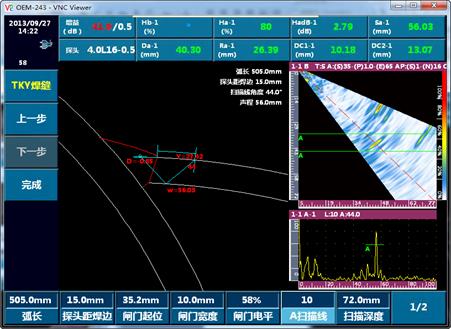

下圖為管節點TKY焊縫利用超聲相控陣檢測到孔1的內部缺陷反射信號所得的相控陣圖譜：
圖 6 3 孔1的檢測效果圖

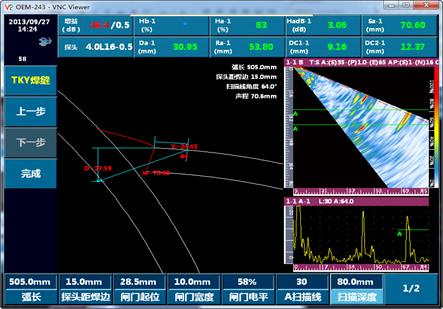

下圖為管節點TKY焊縫利用超聲相控陣檢測到的支管融合處反射信號所得的相控陣圖譜：
圖 6 4 支管融合處的檢測效果圖

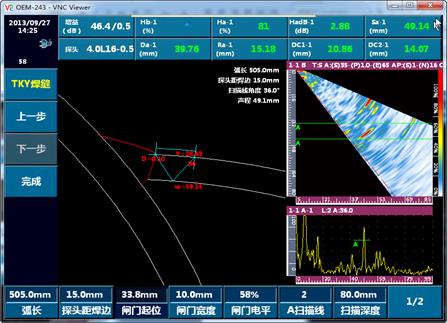

下圖為管節點TKY焊縫利用超聲相控陣檢測到主管內壁的反射波相控陣圖譜：
圖 6 5 主管內壁反射波的檢測效果圖
